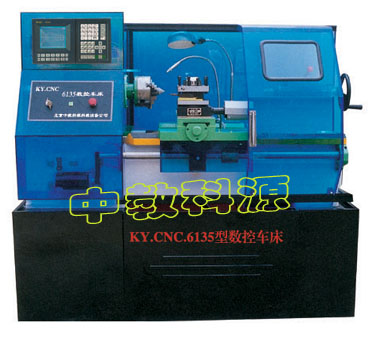

一、用途、范圍：
1、KY.CNC.LATEHE.6135型數控車床是設計精巧的經濟型教學數控車床，配備高可靠性的數控系統，鍵盤、鼠標的布局設置美觀實用。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成端面、外圓、內孔、球面、錐面等母線為二次曲線的各種回轉體的車削加工，同時能完成普通細牙螺紋的車削。所以它特別適合于教學事業。
2、本機床縱向、橫向走刀均采用高精度絲桿和螺桿，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。機床采用4工位自動轉位刀架，適用于加工形狀復雜的零件。
3、KY.CNC.LATEHE.6135型數控車床加工的主要對象有：硬質工程塑料、純塑料、木制品等。
4、該機床與編程仿真軟件配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理CAD/CAM等專業課程的數控實驗與培訓。 |
|
|
二、控制系統特點：
兼容FANUC及國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、等CAD/CAM軟件生成的控制程序。
具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議高速傳輸。
三、數控系統主要功能：
● 控制軸數：二軸+主軸變頻控制。
● 6"液晶顯示(取代10"CRT)，中英文提示式全屏幕菜單。
● 脈沖當量：X：0.005----Z：0.01mm
● 編程范圍：-9999.999～+9999.999mm
● 快進速度：3000m/min，0.001mm當量。
● 程序容量：128K，掉電保護。
● 插補：直線，圓弧，公、英制普通螺紋加工、錐螺紋加工、多頭螺紋加工。
● 程序管理功能：編輯標準ISO代碼，G、M、S、F、鍵/DNC串行輸入，更名，刪除，前臺加工，后臺編輯，漢字顯示，128K閃存等。
● 操作功能：自動、手動、點動、MDI、回參考點，單 段，坐標及間補記憶，
● 參數：刀具參數，間隙補償，系統參數，刀具半徑長度補償，刀偏補償。
● 圖形：在XOZ平面內顯示基本符合制圖標準的切削過程校對編程程序是否正確，然后進行加工。
● 輸入/輸出：內置固定式PLC，輸入/輸出32/20點。
①主軸：0---+10V模擬量。
�、诖锌冢篟S232C異步串行口或用TCP/IP協議高速傳輸也可用軟盤拷貝
③主軸編碼器：全光隔及四倍頻處理。
● 系統硬件構成：
�、俨捎每圃纯偩�式結構，主CPU采用 NEC的D70208H高速處理器。
�、陲@示器采用日本夏普公司生產6"液晶界面，320*240點陣。
四、主要技術參數：
|
三爪卡盤
|
Ф160mm
|
快進速度
|
1500mm/min0.005當量
|
|
床身上最大回轉直徑
|
Ф350mm
|
脈沖當量
|
0.000001-10mm（隨意可調）
|
|
最大工件長度
|
600mm
|
編程方式
|
G、M、F、S、T（ISO代碼）
|
|
電動刀架
|
四工位
|
主電機功率
|
0.75kw
|
|
主軸孔徑
|
Ф40mm
|
機床外形尺寸（長*寬*高）
|
1670*810*1500mm
|
|
主軸轉速、無極變速
|
200--1500rpm
|
機床重量
|
350kg
|
|
控制連動軸數
|
2軸/2軸
|
|
|
|
|

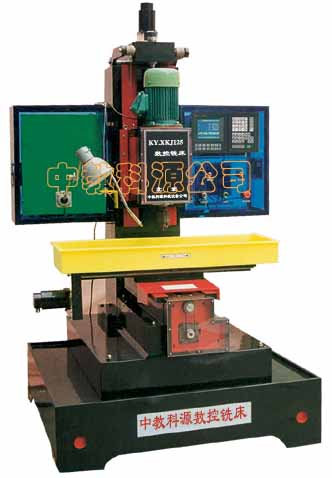

KY.CNC.XK125型數控銑床
|
一、用途、范圍:
1、KY.CNC.XK125型數控銑床是設計精巧的經濟型教學數控銑床，配備高可靠性的數控系統。根據人體工程學原理，采用機電一體化方式設計，造型美觀，操作簡便，效率高，可以完成平面、鍵槽、圓弧、球面、斜面等各種工件。所以它特別適合于教學事業。
2、本機床Z向、Y向、X向進給絲桿均采用金屬絲桿和鑄鐵螺母配合，混合式步進電機驅動，定位精度高，轉矩大，主軸采用進口變頻調速器，可實現無級調速。
3、KY.CNC.XK125型數控銑床加工的主要對象有：硬質工程塑料、純塑料、石蠟制品等。
4、該機床與編程模擬器配合，特別適合于高等院校，中等專業學校及各級職業技術學校的機電一體化實驗室裝備，進行數控機床編程，數控原理CAD/CAM等專業課程的數控實驗與培訓。 |
|
|
二、控制系統特點：
KY.CNC.XK125型數控銑床，是新一代教學數控模擬銑床，配備了高可靠性的數控系統�？刂葡到y(tǒng)與機床采用獨立分體式控制。該機床能實現三坐標聯動，完成對塑料、有機玻璃制品的銑、鉆、鉸等基本切削運動，并能加工形狀復雜的三維零件。
三、數控系統主要功能：
兼容FANUC等國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM軟件生成的控制程序。
具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用"快速圖形仿真"功能驗證刀具運行軌跡。
支持多種程序傳送方式，包括傳統的RS232串行接口，磁盤驅動器軟盤拷貝或使用網絡方式使用TCP/IP協議高速傳輸。
四、主要技術參數：
|
主軸鉆夾頭裝夾范圍
|
1-20mm
|
主電動機功率
|
1.5KW
|
|
主軸轉速范圍
|
100-2000rpm
|
T型槽數
|
3
|
|
工作臺面積
|
840*250mm
|
機床外形尺寸（長*寬*高）
|
1300*100*2100mm
|
|
工作臺三向行程（X、Y、Z）
|
450*250*250mm
|
機床重量
|
450kg
|
|
