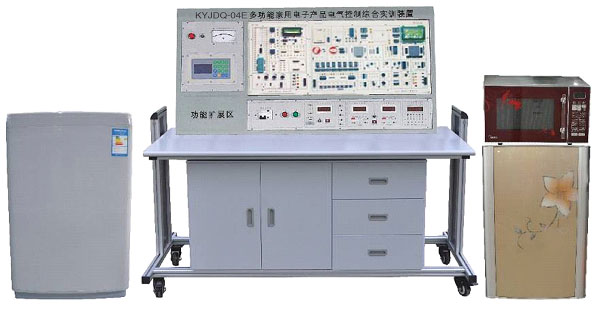

KYJDQ-04E 多功能家用電子產品電氣控制綜合實訓裝置
一、產品概述
KYJDQ-04E多功能家用電子產品電氣控制綜合實訓裝置，是根據《中華人民共和國教育行業標準－電子技術應用專業儀器設備配備標準》，依照中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。
本實訓裝置同樣適合技工學校、職業培訓學校、職教中心、鑒定站/所家電類專業及家電維修工中級、高級技能鑒定考核。
二、系統特點
1、實訓性 多功能家用電子產品電氣控制綜合實訓裝置設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；學生通過對故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有家用電器的故障維修考核功能。
2、全面性 本實訓裝置設有電熱類、電磁類、機電類等全套典型家用電器掛件，涵蓋了除白家電外的所有家電類型，覆蓋全面。
3、實用性 根據崗位技能要求，設置典型隨機故障點，并在敞開式面板上有完整的信號線路圖、測試點、調整點，從實訓內容、要求及知識點，儀器配置，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認知、安裝、調試、維修等多種技能的實訓。
4、配套性 能滿足各類學校的相應課程的實訓教學目標，從電源到模塊、模塊到模塊及其它各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
三、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、整機容量：＜1kVA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
四、系統組成
本實驗裝置是由實訓臺和實訓掛件兩部分組成
（一）實訓臺（鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板）
1、實訓電源：
交流電源：220V 50Hz（帶有過流保護）
直流電源:可調、固定輸出
2、實訓考核系統：
設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；學生通過對故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有家用電器的故障維修考核功能.
（二）實訓掛件（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。
1、電子電風扇
采用電子控制電風扇為實訓模型，手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
2、微電腦控制電飯鍋
采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、LCD顯示單元，配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
3、微波爐
采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
4、電子消毒柜
采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核
5、全自動洗碗機
采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核
6、全自動洗衣機
采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。
五、實訓項目
可開設電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目
六、儀器配置
用戶必配儀器：20M/40M雙蹤示波器，數字萬用表
|
