KYDT-528B型通用電力拖動（直流電機動）實驗室設備
|

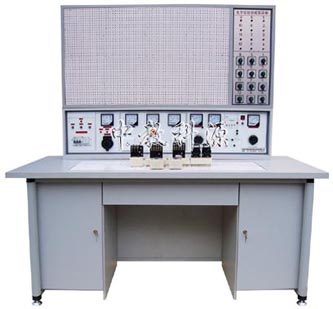

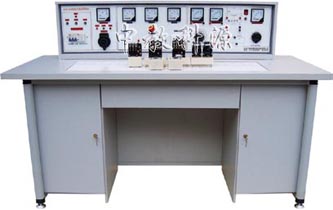

電力拖動直流電機學生實驗臺 電力拖動直流電機教師示教臺
|
|
一、概述：
目前國內電力拖動實驗器材大多是散件、無正式實驗臺桌及功能齊全的電源控制柜。我公司特組織專家教授潛心研究，研制成功能完善的實驗設備，其電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓，功能齊全。最巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定，僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新?lián)Q代及新增設備最理想的選擇。
每臺實驗臺所配備的元器件能實現近百項實驗。元器件均已裝在單元盒上，實驗時僅需把單元盒任插入配備的通用底板即可連線實驗。具有其他同類實驗器材元法比擬的方便快捷。實驗臺與示教臺上具有三相電源、單相電源等，使用方便，并有漏電斷路器及急停按鈕保護裝置，確保實驗安全。
二、結構與配備（以二十四座為例）：
1、配有12臺學生實驗桌，一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。
2、配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。
3、13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
4、他器材配備見清單
三、技術參數：
1、電源輸入指示
2、UFU、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電，過載、短路保護功能
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、電流表2A3只，分別指示U、V、W相電流輸出值。
6、急停按鈕:按到底切斷實驗臺電源
7、三相四線輸出接線座
8、三相電源插座
9、220v市電插座，供外接儀器使用
l0、電源開關:控制"交直流調壓電源"
11、FU：交直流調壓電源保險座
12、0～240V交流輸出 0～240V交流輸出接線座
13、0～220V直流輸出 0～220V直流輸出接線座
14、電壓表250V:指示調壓電源的輸出電壓值
四、實驗內容:
1、閘刀開關正轉控制線路
2、接觸器點動正轉控制線路
3、具有自鎖的正轉控制線路
4、具有過載保護的正轉控制線路
5、倒順開關控制正反轉控制線路
6、接觸器聯鎖的正反轉控制線路
7、按鈕聯鎖的正反轉控制線路
8、按鈕接觸器復合聯鎖控制線路
9、自動往返行程控制線路
10、接觸器控制串聯電阻降壓起動線路
11、時間繼電器控制串聯電阻降壓控制線路
12、手動Y/△降壓起動
13、接觸器控制Y/△降壓起動
14、時間繼電器控制Y/△降壓起動 |
15、QX3-13型Y/△自動起動控制線路
16、半波整流能耗制動控制線路
17、全波整流能耗制動控制線路
18、C620車床電氣控制線路
19、手動降壓起動
20、單相運行反接制動控制線路
21、電動葫蘆電氣控制線路
22、C6163車床電氣控制線路
23、控制電路聯鎖控制線路
24、主電路聯鎖控制線路
25、直流電機啟動
26、直流電機的調速
27、直流電機的反轉
28、直流電機制動實驗 |
利用上述28項實驗元器件，還可完成幾十項實驗，在此不一一舉例
五、器材配備清單:（以一套二十四座為例） |
|
序號
|
名 稱
|
型號（或規格）
|
單位
|
數量
|
備 注
|
|
1
|
保險管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接觸器
|
CJ10-l0A 380V
|
個
|
6×13
|
已裝元件盒上
|
|
3
|
指示燈
|
XD-5
|
個
|
3×13
|
已裝元件盒上
|
|
4
|
整流二極管
|
IN5408
|
只
|
5×13
|
已裝元件盒上
|
|
5
|
電阻
|
RX-510Ω/30W
|
只
|
3×13
|
已裝元件盒上
|
|
6
|
鈕子開關
|
KN1×2
|
只
|
3×13
|
已裝元件盒上
|
|
7
|
行程開關
|
LXl9-001
|
只
|
4×13
|
已裝元件盒上
|
|
8
|
按鈕-紅
|
LAl9-ll
|
只
|
2×13
|
已裝元件盒上
|
|
9
|
按鈕-綠
|
LAl9-11
|
只
|
4×13
|
已裝元件盒上
|
|
l0
|
倒順開關
|
KO-3 380V/10A
|
只
|
１×13
|
已裝元件盒上
|
|
11
|
三相閘刀
|
380V l5A
|
只
|
１×13
|
已裝元件盒上
|
|
12
|
三相雙投閘刀
|
380V l5A
|
只
|
1×13
|
已裝元件盒上
|
|
13
|
熱繼電器
|
JRO-20/3
|
只
|
2×13
|
已裝元件盒上
|
|
14
|
時間繼電器
|
JS7-1A 380V
|
只
|
2×13
|
已裝元件盒上
|
|
15
|
變壓器
|
BK-25W 380V/6.3V 36V
|
只
|
１×13
|
已裝元件盒上
|
|
16
|
導線
|
銅蕊線1.13MM
|
米
|
若干
|
已裝元件盒上
|
|
l7
|
尖咀鉗
|
|
把
|
１×13
|
|
|
18
|
螺絲刀
|
|
把
|
3×13
|
大號、小號平頭、十字
|
|
19
|
萬用表 MF-47型
|
|
只
|
1×13
|
|
|
20
|
電動機
|
Y/Δ380V
|
臺
|
2×13
|
|
|
21
|
直流電機
|
|
臺
|
1×13
|
|
|
|
|
