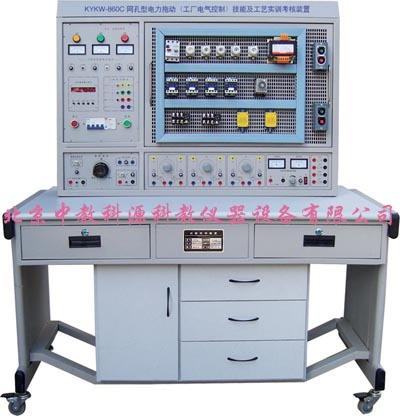

KYKW-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置
|
| |
KYKW-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置
一、產品特點：
本裝置綜合了大中專院校"電力拖動"、"工廠電氣控制技術"、"繼電接觸控制"等課程教學大綱的要求而研發。采用"網孔板"結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院�，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程的理想設備。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。
3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。
4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。
5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
6、勵磁電源：直流220V/0.5A，具有短路保護
7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護
8、連續可調交流電源：0-240V連續可調，具有短路保護
9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護
10、磁盤電阻：90Ω四組，900Ω兩組
11、整流二極管：IN5408四只
四、實訓操作桌：
鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、參考實訓考核項目：
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過載保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控制Y/△降壓起動
14．三相異步電動機時間繼電器控制Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
六、參考實訓項目配備元器件（每臺）：
|
序號
|
名稱
|
數量
|
單位
|
|
1
|
三相斷路器
|
1
|
只
|
|
2
|
交流接觸器
|
6
|
只
|
|
3
|
熱繼電器
|
2
|
只
|
|
4
|
時間繼電器
|
2
|
只
|
|
5
|
三相雙投閘刀
|
1
|
只
|
|
6
|
三相閘刀
|
1
|
只
|
|
7
|
倒順開關
|
1
|
只
|
|
8
|
BK變壓器
|
1
|
只
|
|
9
|
行程開關
|
4
|
只
|
|
10
|
保險座
|
6
|
只
|
|
11
|
鐵殼按鈕
|
2
|
只
|
|
12
|
信號燈
|
6
|
只
|
|
13
|
接線端子排
|
5
|
只
|
|
14
|
G型導軌
|
1
|
根
|
|
15
|
鈕子開關
|
3
|
只
|
|
16
|
走線槽
|
2
|
米
|
|
17
|
尖嘴鉗
|
2
|
把
|
|
18
|
螺絲刀
|
4
|
把
|
|
19
|
三相雙速異步電動機
|
1
|
臺
|
|
20
|
三相異步電動機
|
1
|
臺
|
|
21
|
三相同步電動機
|
1
|
臺
|
|
22
|
直流并（他）勵電動機
|
1
|
臺
|
