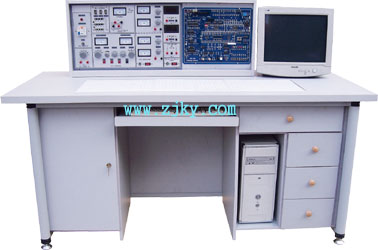

這一嶄新的系統實現了專業基礎課(模擬、數字電路)、專業課(微機原理)、課程設計和畢業設計(微機應用)三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課及微機應用課的教師實驗指導書，書中對這部分實驗都寫有實驗?zāi)康摹嶒炿娐芬约皡R編語言和C語言的參考程序清單(提供程序軟盤)。
※主要功能及技術性能:
1．電源及參數
1.1輸入電源:三相四線電源，輸入時指示燈亮。
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源， 提供三相0～430V連續可調的交流電源， 同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器)，配有三只指針式交流電壓表，指示調壓器輸出電壓。
B組:低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～0.3V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2，負載穩定度<10-2，紋波電壓<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2．函數信號發生器:
2.1波形:弦波、三角波、方波、脈沖波、鋸齒波、TTL方波。.
2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
2.4方波響應:前沿/后沿≤100nS(開路)
2.5最大輸出幅度(開路):f<1MHz 幅度≤20Vp-p 1M<f≤2MHz 幅度≤16Vp-p
2.6直流偏置(開路):±10V
2.7輸出阻抗Z:Z0=50Ω±5Ω
2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化,范圍10%～90%。
2.9壓控振蕩(VCF):外加直流電壓0~±5V變化時，對應的頻率變化大于100:1。
2.10輸出衰減:20dB 40dB 60dB。
3．頻率計數器:
3.1測頻范圍:1Hz～100MH。
3.2閘門時間:0.01S 、0.1S、1S、10S。
3.3輸入阻抗(AC耦合):電阻分量約500KΩ，并聯電容約100P。
4．單次脈沖:每次可輸出一對正負脈沖。
5．音頻功率放大器:輸入音頻電壓不低于10mV,輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6．七段譯碼器:3組七段譯碼器及時對應譯碼顯示數碼管。
7．外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～1000mA。
8．外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99.9V。
|
