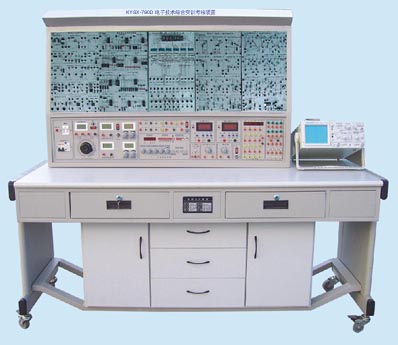

KYSX-790D 電子技術綜合實訓考核裝置

　　KYSX-790D 電子技術綜合實訓考核裝置,是我公司根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的要求，按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校"數字電子技術""模擬電子技術"等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的理想設備。
一、技術性能
　　1、輸入電源：三相四線～220V±10% 50Hz
　　2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
　　3、裝置容量：＜0.5KVA
　　4、重量：120Kg
　　5、外形尺寸：1400mm×700mm×1500mm
二、實訓裝置基本配置及功能
　　本實訓臺主要由實訓屏、實訓掛箱、實訓桌等組成。
（一）實訓屏
　　實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
　1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。
　　1.1交流電源
　　1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。
　　1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。
　1.2、直流電源：
　　1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。
　　1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當?shù)倪B接，可得到輸出0～±30V連續可調或0-60V連續可調電源。
　2、函數信號發生器：輸出正弦波、矩形波、三角波
　　2.1頻率范圍：5Hz-550KHz，含五個頻段。
　　2.2頻率指示：由Hz表直接讀出。
　　2.3電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
　　　　　　　　　　三級衰減：0db，20db，40db，具有連續細調
　　　　　　　　　　矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
　　　　　　　　　　三角波：5Hz-250KHz＞1V
　3、連續計數脈沖：輸出頻率0.5-300KHz。
　4、單次脈沖：每次可輸出一對正負脈沖。
　5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
　6、七段譯碼器：6組七段譯碼器及對應譯碼顯示數碼管。
　7、邏輯電平顯示：8位LED顯示
　8、邏輯電平開關：8位開關電平輸出
　9、智能數顯直流數字電壓表1只：采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
　10、智能數顯直流數字電流表1只：采用ECL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
（二）實訓掛箱
　1、DZJ-01 三極管放大電路
　2、DZJ-02 場效應管及負反饋放大電路
　3、DZJ-03 集成運算放大器應用（一）
　4、DZJ-04 集成運算放大器應用（二）
　5、DZJ-05 集成運算放大器應用（三）
　6、DZJ-06 振蕩電路和功放電路
　7、DZJ-07 直流穩壓電源電路
　8、DZJ-08 數字電路實訓掛箱
　9、DZJ-09 綜合實訓掛箱
（三）實訓桌
　　實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
三、實訓項目
（一）模擬電路基本技能實訓
