一、機床特點：
KY、XH714型數控加工中心機床是我廠引進先進技術而研制開發的中型通用立式自動化加工機床,它采用全封閉外罩防護，采用臺灣斗笠式刀庫氣動換刀快速方便。適用于加工工程塑料、有機玻璃、石蠟等各類機械零件和具有復雜型腔模具及標準化模板加工，一次裝夾可完成銑、鉆等多工序的加工，刀具可12把連換加工。控制系統2006M數控系統內置CAD/CAM軟件可自動生成數控加工程序，為用戶提供模具及復雜零件設計加工最快捷最完美的一體化解決方案。
二、機床結構：
◆ 機床導軌采用高碳鋼圓形直線導軌，滾珠絲桿傳動，采用金屬直線導軌制造，剛性好，精度高。
◆ 機床主軸采用變頻器實現無級調速。主軸帶自動拉刀功能。
◆ 機床外形采用全封閉外罩防護，操作安全，適合于學校學員使用。

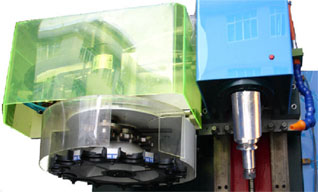

◆ 快速可靠的臺灣斗笠式刀庫系統，具有雙向任意位置選刀能力。
三、數控系統主要功能：
◆控制軸數：四軸三聯動
◆顯示界面：12寸彩色液晶顯示器
◆程序容量：標準配置40GB硬盤。帶USB接口、帶10/100M網卡、帶RS232串口。
◆圖形顯示：加工軌跡圖形仿真，加工過程實時三維跟蹤顯示。圖形無級縮放、平移、旋轉。
◆操作方式：自動、手動、定長進給、單段/連續、暫停、手輪等。
◆插補軌跡：直線、圓弧、樣條曲線。
◆通訊方式：USB拷貝、RS232串口通訊、TCP/IP網絡方式、DNC方式。
◆系統采用新穎的即時參技術，內建中文在線手冊，手冊用戶可自行設計
◆與通用軟件兼容，直接使用其生成的數控加工G代碼程序進行加工。
◆國內首創數控系統內置CAD/CAM繪圖自動編程軟件。
四、主要技術參數：
|
項 目
|
參 數
|
項 目
|
參 數
|
|
三軸行程(X×Y×Z)
|
500×400×300 mm
|
手動進給率
|
0-2000mm/min
|
|
主軸端面至工作臺面距離
|
100/410 mm
|
分辨率
|
0.01mm
|
|
主軸中心至立柱滑軌面距離
|
280 mm
|
滾珠絲桿(直徑X節距)
|
25×6mm
|
|
工作臺尺寸(長×寬)
|
800×410 mm
|
定位精度
|
0.08/300mm
|
|
T型槽(寬度X數量X間距)
|
12×3×110 mm
|
重復定位精度
|
±0.05mm
|
|
工作臺最大載荷能力
|
50Kg
|
自動換刀方式
|
主軸頭浮動式
|
|
主軸電機
|
750W
|
刀具選擇方式
|
雙向任意式
|
|
主軸轉速(無級)
|
50-3000rpm
|
刀庫容量
|
12把
|
|
主軸定位
|
光電感應式
|
氣壓力
|
6Kg/cm2
|
|
主軸錐度
|
BT40
|
切削冷卻方式
|
壓縮空氣
|
|
主軸直徑
|
75 mm
|
機器總功率
|
2KVA
|
|
X、Y、Z軸電機扭矩
|
8n.m
|
機床重量
|
750kg
|
|
三軸快速移動速度
|
1.5m/min
|
機床外形尺寸（長X寬X高）
|
1800×1545×2280 mm
|
|
切削進給率
|
1-1500mm/min
|
KY-714
|
12寸彩色液晶顯示器
|
|
