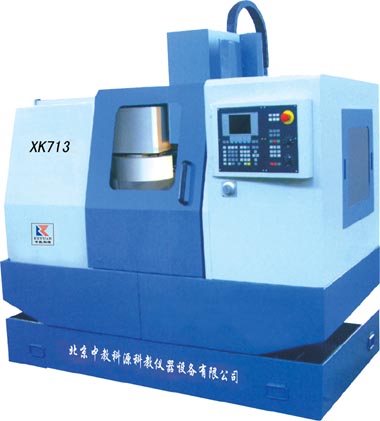

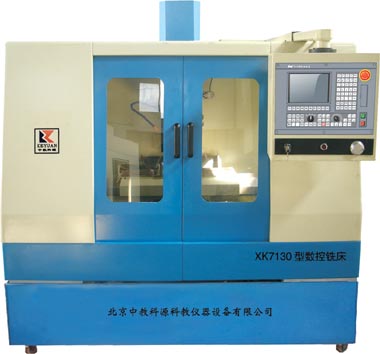

| KY、XK7130型
數控銑床(教學-生產兩用) |
|
一、機床用途
本機床是現有立式升降式銑床的改進型，可以對金屬進行銑、鏜、鉆等多種典型加工。它的常規配置是三軸三聯動數控系統的，也可以配置四軸三聯動數控系統。故它適用范圍十分廣泛，可以加工平面凸輪、空間曲面；加工各種異形零件；可加工各種中小模具，適用于各種批量的生產。
本機床的數控系統，具有標準RS232接口，主軸采用高性能變頻調速技術，因而機床可以進入DNC系統，或進入無人化車間自動運行。
本機床適用于機械、紡織、電子、汽車等行業的中小零件加工，尤其適用于中小企業。
本機床也適于機械類高等院校、中等專業學校的實驗室之用，可對學員進行各種編程操作訓練及實際加工培訓。
|
|
項 目
|
單位
|
規格
|
|
工作臺尺寸
|
mm
|
700×300
|
|
工作臺最大承重
|
Kg
|
200
|
|
X向行程
|
mm
|
500
|
|
Y向行程
|
mm
|
300
|
|
Z向行程
|
mm
|
360
|
|
X向快速移動速度
|
m/min
|
6
|
|
Y向快速移動速度
|
m/min
|
6
|
|
Z向快速移動速度
|
m/min
|
6
|
|
主軸電機功率
|
KW
|
2.2
|
|
主軸孔錐度
|
標準
|
Bt30
|
|
主軸端面至工作臺面的距離
|
mm
|
95-545
|
|
主軸最高轉速
|
rpm
|
4000（無級變頻調速）
|
|
定位精度
|
mm
|
±0.01/300
|
|
重復定位精度
|
mm
|
±0.003
|
|
數控系統控制軸數
|
軸
|
3
|
|
機床外形尺寸（長×寬×高）
|
mm
|
1650×1550×2000
|
|
機床重量
|
Kg
|
1600
|
|
數控系統標配：可選系統：西門子802C系統；廣數系統983M；華中21M等
|
|
 |

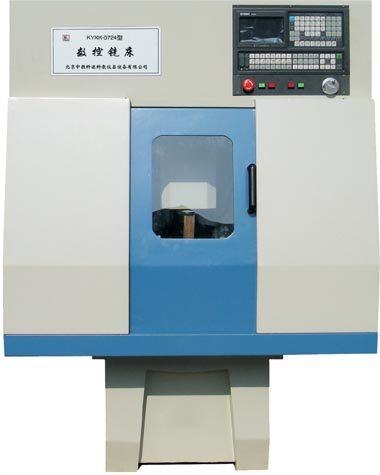

| KYXK-0724型數控銑床(教學-生產兩用) |
|
一、機床的用途和特性
KYXK-0724型數控銑床是一種經濟型的數控銑床。銑床機械結構是在對國內同類機床充分了解的基礎上進行的全新機電一體化設計。結構合理緊湊，操作方便靈活，使用安全，維護方便。
|
本機床主軸傳動采用變頻無級調速，操作簡便，三座標驅動采用先進的數字式交流伺服電機及驅動系統，帶動精密滾珠絲桿副移動座標，尺寸精確、穩定、加工快捷、高效。機床控制系統可由用戶自行選擇數控系統，可完成數控編程、程序檢驗、參數設定、模擬仿真及動態跟蹤顯示。所有系統均有RS232接口，具有與計算機通訊的功能，并且提供CAD/CAM軟件相配套使用。
本機床適用于小型零件復雜輪廓曲面的銑削加工，可完成平面、斜面、及三維空間型面的切削成型。除可滿足一般有色金屬加工或模具企業生產要求外，特別適用于高等工科院校、中專、技校的機械制造、機電一體化、模具等相關專業的綜合實驗、以及學生的金工實習、數控操作培訓等、是數控教學培訓及設計開發的理想設備。
二、機床的主要規格與參數
|
項 目
|
規格
|
|
工作臺最大負荷：50KG
|
mm
|
|
工作臺面積：400×240mm
|
mm
|
|
T型槽尺寸/間距/槽數：
|
12×75×3
|
|
X/Y/Z三軸行程
|
400/200/250mm
|
|
主軸轉速范圍
|
100－5000（無級變頻調速）
|
|
主軸孔錐度
|
7:24
|
|
主軸鼻面至工作臺面距離
|
15-215mm
|
|
最大運動速度（三軸）
|
6000mm/min
|
|
定位精度
|
±0.015mm
|
|
主軸馬達
|
0.55kw
|
|
最小設定單位（三軸）
|
0.001mm
|
|
重復定位精度
|
±0.01mm
|
|
機械外觀尺寸
|
1150×1200×1600mm
|
|
機械重量
|
800kg
|
|
可選系統：西門子802C；廣數；華中21M
|
|
|
| |
|
