安全氣囊示教板（采用豐田ES300組裝）
采用豐田ES300原車實物；可分別模擬左、右路及雙路共同碰撞時的工作狀況；可循環演示氣囊的爆開過程；可對傳感器進行檢測，可設置故障，配電腦檢測端子。采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
材料要求：外觀八成新；附件齊全；功能良好，如采用舊材料制作要求全部翻新。附設備使用說明書。
規格：1400×500×1700mm
安全氣囊示教板（采用豐田ES300組裝）
|

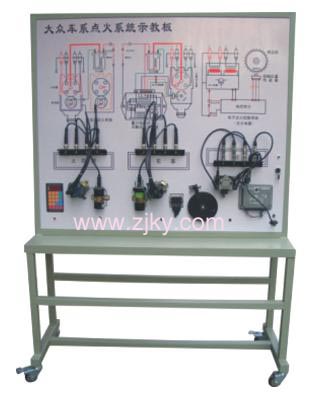

大眾車系點火系統示教板 |
大眾車系點火系統示教板
一、功能：
1、應用原車配件：按照原車位置布置。并配有相應的電路圖。直觀明了，方便教學。
2、把現有的三種點火方式結合在一起，可直接觀測點火系統的改進及汽車的發展。
3、設置電壓檢測端子，可用專用儀器儀表檢測。
4、通過觸摸式故障板設置實際故障，便于考核，可以通過故障的判斷和排除，讓學生充分理解點火系統的工作原理。
二、操作：
1、接通220V外接電源。（注：必須用3孔插頭）
2、打開點火開關點火檔，按選擇鍵選擇所要使用的點火系統(下有指示燈顯示)。用點火開關啟動即可工作。
3、故障設置參數故障板使用說明書。
三、注意事項：
1、點火系統工作時，嚴禁用手等物品觸摸火茶花塞，防止高壓電人事故。
2、使用一段時間后應調整火花塞電極間隙，標準間隙為0.7-0.9mm
3、在選擇轉換時應先停止運轉，在轉換系統。
4、工作停止后應拔掉電源插頭。
四、規格：
1、電源：交流220V、50Hz
2、工作電源：直流電機24V，系統工作電壓直流12V
3、外形尺寸：1400×500×1900mm

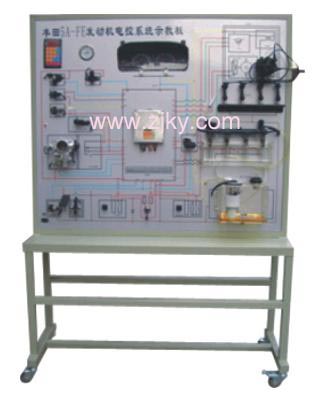

豐田5A-FE發動機電控系統示教板
一、功能：
1、應用原車配件，按照原車位置布置，并配有相應的大型彩色線路圖。直觀明了，方便教學。
2、各傳感器、執行器工作正常，通過油門的變化來改變發動機的負荷(即為轉速)。通過負荷的變化來演示電腦對噴油及點火時間的調整。
3、設置電壓檢測端子，可用專用儀器儀表檢測。
4、通過觸摸式故障板設置實際故障，便于考核，可以通過故障的判斷和排除，讓學生充分理解電控發動機的工作原理。在設置故障同時，可通過它原有的診斷接口來測試發動機的故障。診斷接口和故障板配合使用的。
5、組合儀表時時顯示系統的各個參數，并配有燃油壓力表來顯示系統油壓。
6、油路采用有機玻璃及耐壓塑料制成，可以時時觀測油路的變化，并配有燃油壓力表顯示系統油壓。汽油為循環式，防止浪費及污染。
二、操作：
1、接通220V外接電源。（注：必須用3孔插頭）。
2、打開點火開關，觀察儀表顯示(故障燈點亮為正常)，鑰匙擰至啟動檔(2秒)，系統開始工作。加減油門開始演示。
3、故障設置參見故障板使用說明書。
三、注意事項：
1、系統工作時嚴禁用手等物品觸摸火花塞，防止高壓電人事故。
2、嚴禁用力按油門，防止后部機械損壞。
3、不要私自拆動分電器，分電器位置在出廠時已經調好，如拆動 將無法裝回。
4、分電器后面有加油口，每運轉3天要加注黃油一次。
5、工作停止后應拔掉電源插頭。
四、規格： 1、電源：交流220V、50Hz。
2、工作電源：直流電機24V；系統工作電壓直流12V。
3、外形尺寸：1400×500×1800mm
豐田5A-FE發動機電控系統示教板
|

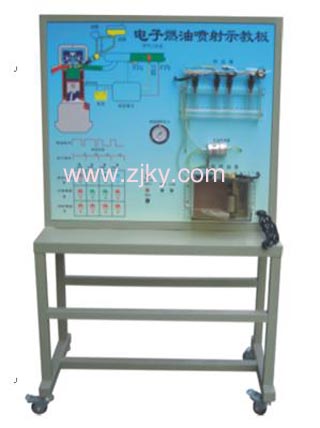

電子燃油噴射示教板 |
電子燃油噴射示教板
一、功能：
1、應用原車配件，按照原車位置布置，并配有相應的大型彩圖。直觀明了，方便教學。
2、把現有的三種噴油方式結合在一起，可直接觀測噴油系統的改進及汽車的發展。
3、油路采用有機玻璃及耐壓塑料制成，可以時時觀測油路的變化，并配有燃油壓力表顯示系統油壓。汽油為循環式，防止浪費及污染。
二、操作：
1、接通220V外接電源。（用3孔插頭）。
2、按下電源開關，觀察電源指示燈點亮，按選擇鍵轉換噴油方式（旁邊有指示燈顯示）
3、按啟動鍵即可工作。
三、注意事項：
1、要在噴油系統停止工作后再進行系統轉換。
2、工作停止后應拔掉電源插頭。
四、規格：
1、電源：交流220V、50Hz。
2、工作電源：直流12V。
3、外形尺寸：1000×500×1500mm
