一、功能：
1、應用原車配件：按照原車位置布置。并配有相應的大型彩色電路圖。直觀明了，方便教學。
2、各燈光儀表工作正常，所有開關齊全。
3、設置電壓檢測端子，可用專用儀器儀表檢測。
4、通過觸摸式故障板設置實際故障，便于考核，可以通過故障的判斷和排除，讓學生充分理解燈光系統的工作原理。
二、操作：
1、接通220V外接電源，（需用3孔插頭）
2、打開點火開關，即可操作。
3、設置電壓檢測端子，可用專用儀器儀表檢測。
三、注意事項：
1、嚴禁用力搖動組合開關及各燈光。
2、嚴禁同時打開所有燈光，防止線路過熱引發故障。
4、工作停止后應拔掉電源插頭。
四、規格：
1、電源：交流220V、50Hz
2、工作電源：直流12V；
3、帶滾輪移動示教板支架（噴塑架子）
4、外形尺寸：1400×500×1800mm

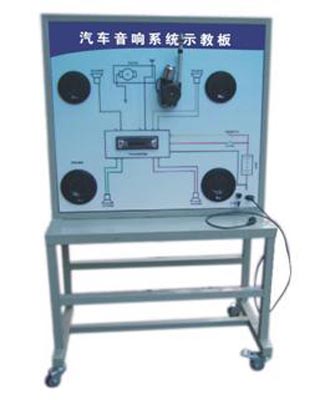

桑塔納汽車音響示教板
一、功能：
1、國產DVD播放和收音播放功能，四聲道輸出，電動天線。
2、彩色板面、線路圖、外接端子檢測各電路電壓信號。
3、故障設置功能，便于學生考試。
4、外接端，接插式故障排險。
5、可移動臺架。
6、DVD、VCD、CD
7、MP3、FM、AM
二、技術參數：
規格：1200×1700×600
電源：交流220V 200W
凈重：80kg
桑塔納汽車音響示教板 |

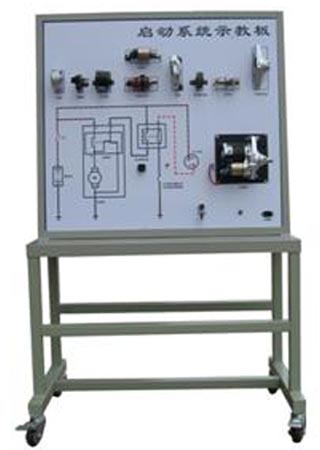

啟動系統示教板
|
啟動系統示教板
一、簡介
本啟動系統示教板是本公司采用現有的本田車系統為適應汽車教學需求而研制的，該示教板由啟動機總成、拆件、結構為一體、操作顯示面板電氣原理及電控柜、可移動支架等組成、具有結構緊湊、操作方便、安全可靠、教學直觀，具有啟動系統運轉及顯示功能。是汽車實物教學不可缺少的實驗室設備之一。
二、技術性能：主要參數值
●啟動系統工作電壓 12v 500W
●最大電流 100A
●主電源 交流220v、50Hz
●設備重量 50Kg
●外形尺寸 1000×500×1500mm

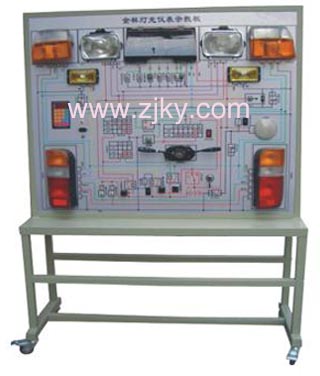

金杯燈光系統示教板
