一、概 述
太陽能光伏發電具有無枯竭、無公害、資源分配廣泛等優點。在太陽能路燈、太陽能草坪燈、太陽能庭院燈等以及通信和工業中應用的微波中繼站、光纜通信系統、水文觀測系統、氣象和地震臺站等中得到了廣泛的應用。
太陽能電源技術及其應用裝置"主要是針對職業院校實訓教學需求研制,幫助學生理解太陽能光伏發電原理,學習工程應用技能。

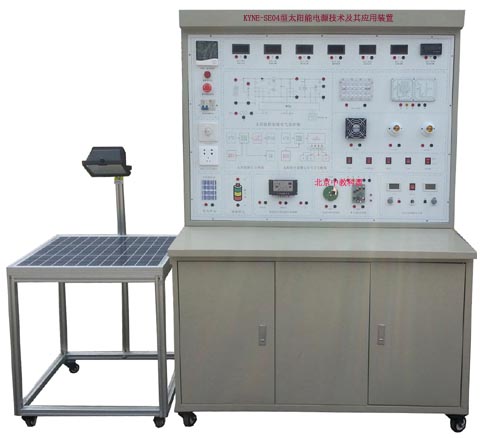

KYNE-SE04型太陽能電源技術及其應用裝置
二、特 點
◆ 采用接近太陽光的氙燈來模擬太陽光,使得實訓項目隨時進行,且不受天氣變化的影響。
◆ 所采用的電池板、智能控制器、蓄電池、路燈、警示燈均與現場應用中一樣,可使學生深刻理解太陽能光伏發電的現場應用。
◆ 整個實訓裝置的各個部分是完全獨立的,學生在實訓過程中可完全根據自己對太陽能光伏發電應用的理解自己動手連接。
◆ 采用標準工業用電池板,可置于戶內和戶外,角度可以調整。
◆ 提供多種應用實訓:太陽能路燈、太陽能警示燈和太陽能無線氣象站等。
三、技術性能
1.模擬太陽光源參數
輸入電源:220V±10% 50HZ
容 量:<1000VA
工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海撥<4000m
2.太陽能路燈參數
光源功率 28W
色 溫 5500K
顯色指數 75-85
工作電壓 12VDC
電源效率 ﹥90%
光源使用壽命 50000~100000小時
3.交通信號燈參數
輸入電壓:DC12V
輸入功率:慢≤5W,讓≤5W
發光強度:≥400cd,角度≥30°
發光色譜:紅色628nm、黃色589nm
工作溫度:-40~+80℃
電氣參數:平均功耗≤5W/11W
光源性能:發光強度≥3000cd/m2
色度R628nm,Y590nm
可視角度≥30°,光源壽命≥10萬小時,可視距離≥400m
發光面大。簾裘姘l(fā)光面發光直徑120mm,120mm
耐溫-40℃--75℃
4.直流電源參數
輸入額定電壓:AC220V
輸出電壓:DC0-30V可調整
輸出電流:0-2A可調整
輸出功率:最大60W
5.太陽能光伏組件參數
光伏模塊功率:55Wp
光伏模塊輸出工作電壓:17.5VDC
光伏模塊工作電流:3.25A
6.電力蓄能單元
蓄電池類型:免維護膠體蓄電池
蓄電池組容量:12V/22Ah
蓄電池?cái)?shù)量: 1個
7.控制器技術參數
欠壓保護:DC10.8/21.6VDC
過壓保護:DC14.2/28.4VDC
額定工作電壓:12/24V(自動識別)
輸出電流:10A
輸出模式:手動開+手動關、光控開+光控關、光控開+時控關。
8.警示燈技術參數
光 強 度:≥200cd
工作電壓:12VDC
功 率:≤5W
光源壽命:≥10萬小時
耐 溫:-40℃~+75℃
可視角度:≥300
可視距離:100mm*120信號燈≥300m
閃光頻率:40~55次/分
四、實訓項目
1.太陽能光伏板能量轉換
2.太陽能電池板負載特性測試
3.環境對光伏轉換影響
4.太陽能電池光伏系統直接負載實訓
5.光伏控制器的工作原理
6.控制器對蓄電池的過充保護
7.控制器對蓄電池的過放保護
8.太陽能光伏系統電器負載實訓
9.太陽能路燈的原理
10.太陽能路燈接線實訓
11.太陽能路燈應用
12.太陽能警示燈原理
13.太陽能警示燈接線實訓
五、系統基本配置清單
1、太陽能電源應用裝置操作臺:1套
2、太陽光模擬臺:套3、
3、太陽能交通警示燈:1套
4、太陽能路燈:1套
5、直流電源:1臺
6、55W太陽能電池組件模塊:1套
7、22Ah蓄電池組:1組
8、實驗附件:1套。
|
