一、概述
　　KYDD -601A 現代電力電子技術實驗裝置，依據西安交通大學王兆安編著的《電力電子技術》（第四版）、《半導體變流技術》教材實訓大綱的要求，吸收國內、外同類產品的優點，充分考慮了實訓室的現狀和發展趨勢，對原"KYDD-1型電力電子技術及電機控制實訓裝置"在外形、功能上進行優化組合，精心研制而成。

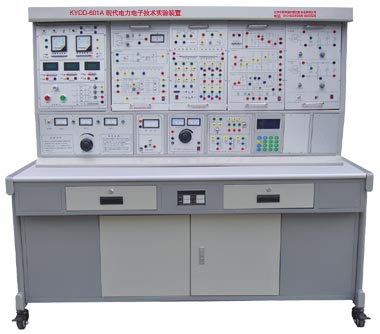

KYDD-601A 現代電力電子技術實驗裝置

二、適用范圍
　　現代電力電子技術實驗裝置涵蓋了各高等院校等所開設的"電力電子技術"、"半導體變流技術"等專業課程所要求的實訓項目。
三、技術性能
　　1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
　　2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
　　3、裝置容量：＜1000W
　　4、外形尺寸：1550×800×1470 mm
四、裝置的基本裝備
　1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
　�。�1）交流電源（帶有過流保護措施）
　　提供交流電源：三相交流電源(220V/1.5A)
　（2）高壓直流電源
　　直流電源：輸出220V/0.5A，具有輸出短路保護。
�。�3）數字式儀表
　�、伲�交流數字電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；
　�、冢�真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示。
　　④．真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為調速系統提供電流的指示；
　　④．直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
　�、荩�直流數字電流表一只：測量范圍0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
�。�4）帶鏡面的指針表：直流電壓表（測量范圍0～±300V，為中零式，精度為1.0級）直流電流表（測量范圍0～±2A，為中零式，精度為1.0級）
�。�5）三相可調電阻（90Ω×2/0.41A一個 、900Ω×2/0.41A兩個）
　（6）平波電抗器：提供100mH、200mH、700mH電感，在1A下保持線性。
�。�7）給定：±15V可調電壓輸出，帶數顯，指示輸出電壓。
　（8）單相調壓：提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實訓提供可調交流電源，并帶過流保護。
　（9）三相整流濾波電路：可對單相及三相交流電源進行整流和濾波，具有輸出短路保護。
�。�10）變壓器：提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于三相橋式、單相橋式有源逆變電路實訓。
�。�11）人身安全保護體系
　　三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實訓連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
�。�12）實訓管理器
　　具有設定實訓時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
�。�13）控制屏其它設施
　　控制屏正面大凹槽內，設有兩根方型不銹鋼管，可掛置實訓部件，凹槽底部設有3芯、插座， 掛件的供電由這些插座提供�？刂破羶蓚�(cè)設有單相三極220V電源插座及三相四極380V電源插座。
　2、DK02實訓桌
　　實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體結構，造形美觀大方；設有兩個大抽屜，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
　3、DX03三相可控整流電路（一）
　　提供6只5A/1000V的晶閘管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實訓。
三相觸發電路由KC04、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或?qū)捗}沖，同時提供六路觸發脈沖功放電路等。
　4、DX04晶閘管觸發電路（一）
　　提供單結晶體管觸發電路實訓、鋸齒波同步移相觸發電路實訓TCA785集成觸發電路。
　5、DX05晶閘管觸發電路（二）
　　提供正弦波同步移相觸發電路實訓、單相交流調壓觸發電路實訓及單相并聯逆變觸發電路實訓共三種。
　6、DK09新器件特性實訓
　　提供SCR、MOSFET、IGBT、GTO 、GTR新器件，與DJK06配套使用，可測定其特性曲線；與DJK12配套使用，可完成電力電子新器件的驅動特性實訓。
　7、DX06功率器件驅動與保護電路（一）
　　主要是為完成新器件特性實訓提供電源、驅動電路及PWM波形發生器。
�。�1）電源：為驅動電路提供電源，包括±5V、±15V和+20V直流電源。
�。�2）驅動電路：包括MOSFET和IGBT的驅動電路。其中IGBT的驅動電路采用專用芯片EXB841，其它的由運放、門電路及分立元件組成。
�。�3）PWM波形發生器：以SG3525為核心的PWM波形發生器主要是為新器件驅動電路提供PWM驅動波形，可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比。頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比可從0%調至100%。
　8、DX07功率器件驅動與保護電路（二）
　　提供GTO和GTR的驅動保護電路。
　9、DX13單相交流調功電路
　　根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》（第四版）中相關內容而設計，實現單相交流調壓和交流調功的實訓內容。采用的電力電子器件為雙向晶閘管，；在交流調功實訓中采用由555時基電路組成觸發控制電路。
　10、實訓連接線：根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
五、本裝置能開設的實訓項目
�。ㄒ唬┚чl管觸發電路實訓項目：
　　1. 單結晶體管觸發電路實訓
　　2. 正弦波同步移相觸發電路實訓
　　3. 鋸齒波同步移相觸發電路實訓
　　4. 單相集成鋸齒波觸發電路實訓
　　5. 三相集成鋸齒波觸發電路實訓
　　6. 三相集成鋸齒波觸發電路實訓等
�。ǘ�）晶閘管應用電路實訓項目：
　　7. 單相半波可控整流電路實訓
　　8. 單相橋式可控整流電路實訓
　　9. 單相橋式全控整流及有源逆變電路實訓
　　10. 三相半波可控整流電路實訓
　　11. 三相橋式半控整流電路實訓
　　12. 三相橋式全控整流及有源逆變電路實訓
　　13. 三相半波有源逆變電路實訓
　　14. 單相并聯逆變電路實訓
　　15. 單相交流調壓電路實訓
　　16. 單相交流調功電路實訓
　　17. 三相交流調壓電路實訓
　（三）器件特性及驅動保護實訓項目：
　　18. 單向晶閘管特性實訓
　　19. 可關斷晶閘管特性實訓
　　20. 功率場效應管特性實訓
　　21. 功率晶體管特性實訓
　　22. 絕緣雙極性晶體管特性實訓
　　23. 可關斷晶閘管驅動與保護電路實訓
　　24. 功率場效應管驅動與保護電路實訓
　　25. 功率場晶體管驅動與保護電路實訓
　　26. 絕緣雙極性晶體管驅動與保護電路實訓
六、 配置清單
