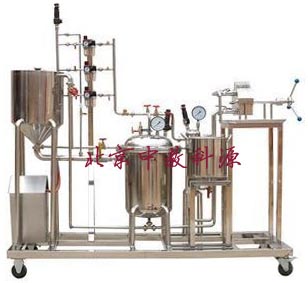

KYCE-04HYGL型恒壓過濾實驗裝置
KYCE-04HYGL型恒壓過濾實驗裝置
一、恒壓過濾實驗裝置功能
1) 能夠完整體現板框壓濾機的構造和操作流程；
2) 能夠使學生通過恒壓過濾實驗，驗證過濾基本原理；
3) 測定過濾常數K、qe、τe及壓縮性指數S；
4) 通過自動壓力改變，體現操作壓力對過濾速率的影響；
5) 使學生在實驗中學會有關參數測量與控制儀表的使用方法；
二、裝置結構特點
1) 恒壓過濾實驗裝置在結構設計的合理性、實驗效果以及操作的方便性上處于同行業領先水平。
2) 此恒壓過濾實驗裝置完整地體現了板框壓濾機的構造和操作流程，工程化概念強。
3) 過濾恒壓通過3組穩壓閥來實現，可一次完成3個恒定壓力下的實驗過程，且三組壓力設定可自由調節。該恒壓調節方式改變了以往手動穩壓的繁瑣調節方式，操作簡單易行。
4) 采用了量筒+秒表方式或?yàn)V液測量裝置測量濾液量，在一組實驗中，可自動采樣測量濾液量數據（限數字型）。
5) 拌料桶料漿和供料壓力罐都采用了以壓縮空氣吹動攪拌的結構。
6) 系統實驗完成后可把壓力罐內的余料反壓回料漿桶內，可保證壓力罐清潔和無積料堵塞的情況。
7) 進出密封壓力罐的管路采用陰陽螺母鎖緊密封的結構，使其管路可維護和更換。
8) 供料壓力罐配備了安全閥和可控硅壓力變送器。
9) 過濾清水出料口上配備了指針壓力表或可控硅壓力變送器。
10) 所有不銹鋼設備均進行不銹鋼精細拋光處理，體現整個裝置的工藝完美性。
11) 整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
12) 配套數據處理軟件。
三．工作條件：
過濾壓力0-0.2Mpa，壓縮機供氣壓力：0－0.7Mpa。
電：AC220V、5A、單相三線制。
水：實驗設備自帶過濾料漿攪拌桶，實驗時開啟過濾料漿攪拌桶進水閥門加入一定的水進入過濾料漿攪拌桶，同時加入一定的輕質Ca
C03原料，空氣攪拌成一定濃度的過濾懸濁液。
氣：壓縮空氣，來自空壓機。
實驗物料：水同輕質Ca C03配置的一定濃度的輕質Ca C03原料過濾懸濁液。
四、技術規格：
長×寬×高：1400x500x1500mm，不銹鋼材質框架（帶滑輪及禁錮角）；單板框過濾板尺寸?100mm，4框，2洗滌板，3個非洗滌板，800目工業濾布，濾框容積0.28～0.56升，過濾面積0.0934m2。
電器控制箱：集成在對象上。
壓縮機：長×寬×高：800×300×500mm。
空壓機：0－0.8Mpa，排氣量0－0.007M3/min。
標準不銹鋼過濾板框：不銹鋼材質，過濾板框過濾截面?100mm，三板框組成。
過濾料漿攪拌桶：Φ400mmx600mm不銹鋼制做。
過濾料漿壓力罐：鏡面不銹鋼材質，Φ350mmx600mm，帶安全閥及玻璃視鏡。
洗水罐：12升，不銹鋼，0.4MPa，自動放凈。
計量槽：15升，不銹鋼。不銹鋼材質框架（帶滑輪及禁錮角）。
注：KYCE-04HYGL-A型恒壓過濾實驗裝置基本型
