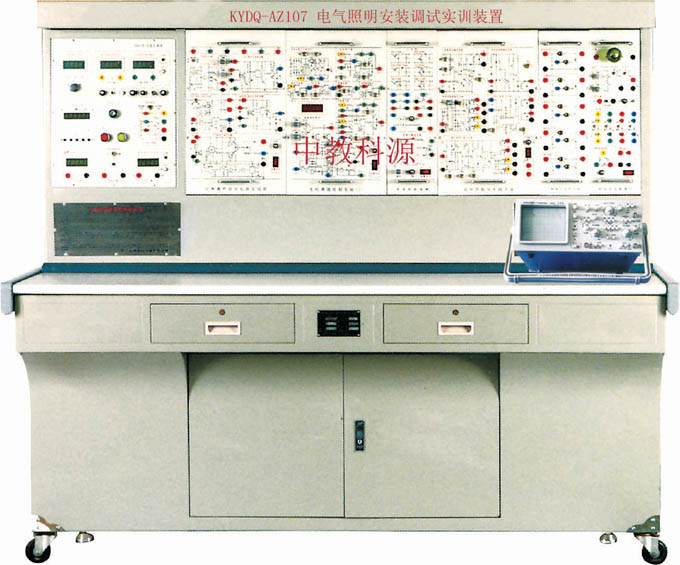

KYDQ-AZ107
電氣照明安裝調試實訓裝置
一、概述
KYDQ-AZ107 電氣照明安裝調試實訓裝置，是根據國家職業資格培訓教材編審委員編寫的《電氣設備安裝工》相關的技能培訓要求而研制的設備，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校對電氣設備安裝工的技能實訓教學，同時也可作為初級、中級電氣設備安裝工技能考核的鑒定設備。
二、特點
KYDQ-AZ107 電氣照明安裝調試實訓裝置，在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1、 配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2、電氣照明典型線路采用優質元器件
3、防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓
三、技術指標
1、 輸入電源：三相四線制380V±10% 50HZ
2、工作環境：溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000M
3、裝置容量：＜3KVA
四、裝置配置
1、電源、電氣設備配備
�。�1）電源部分
三相四線380V電網經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只，指示輸入的三相電源線電壓；交流電源輸出設有過流保護及漏電保護功能
�。�2）配備一套室內小型配電箱，用于配電箱的室內安裝
�。�3）配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
�。�4）配備典型照明線路施工所用的燈座及開關等元器件
（5）配備吊扇及配套調速器1套
�。�6）配備避雷針1只
�。�7）配備電源防雷器1臺
�。�8）配備布線用硬質導線
2、儀器儀表配備
便攜式數字萬用表，三位半顯示
五、工具配備
配有電工常用工具2套（含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等）電烙鐵1把，卷尺1把。
六、實訓項目
1.配電箱安裝
2.線管敷設前預制加工
3.線管的敷設
4.線管的穿線
5.燈具的安裝
6.典型照明電路的安裝及接線
7.吊扇的安裝及測試
8.防雷器的安裝
9.避雷針的安裝
