一、概述：
KYG-JSJ型機械設計基礎語音多功能控制陳列柜，（展示柜）通過模型或?qū)嵨�，配合相�?yīng)的圖文資料，借助電腦控制系統系統形象地演示和解說機械設計基礎（機械原理與機械零件）課程的基本內容，加強學生對常見機構與零件的感性認識，提高機械設計與應用能力。
在陳列柜內容方面進行了精選，以最少的柜數，足夠的模型實現了機械設計基礎基本內容的全面展示，使陳列柜成為機械設計基礎課程的"實物教材"。
二、功能與結構：
1、陳列柜中的模型動作和講解由大容量主語音芯片的微電腦和程序控制，用搖控器能使全柜模型按順序播音，電動的模型能自動演示運動。
2、每個柜都有一個獨立控制面板，語音組合，即可用遙控器控制，也能手動方式控制柜內電動模型運動，以適應重點講解需要，也具有只動作不播音的功能。
3、全套陳列柜共分十二個柜，陳列柜模型均采用高強度硬聚氯材料和有機玻璃精制而成。
4、陳列柜面板采用高質彩色噴繪寫真密度板制作，色彩鮮艷。每個模型都配備了指示燈和文字說明。
5、陳列柜中的每個模型都配有指示燈和文字說明，電動模型采用微電機驅動。陳列柜面板采用高質彩色噴繪寫真密度板制作而成。
6、陳列柜柜體采用1.2mm冷軋鋼板制作而成，并進行噴塑處理，外觀美觀、大方。
7、柜內上部裝有日光燈。
8、部分模型采用電動的模型由帶減速器微電機驅動，功率N=15W, 轉速n=15r/min，模型電機用支架固定，定位牢固、可靠。
9、陳列柜內裝有揚聲器，講解詞播放時在100㎡房內聲音宏亮、清晰。
三、主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：400w
4、講解詞播放效果：100㎡房內聲音宏亮、清晰。
6、陳列柜尺寸：1200×400×1900mm，柜體底部裝有移動萬向輪，便于移動和搬遷，造型美觀，堅固耐用。 |
|
|

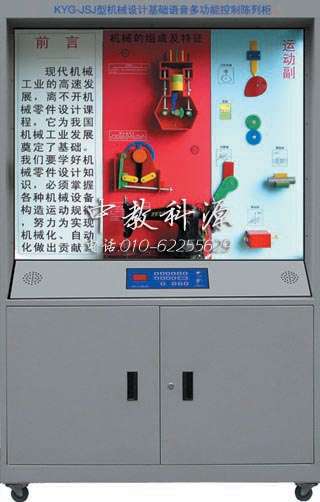

| KYG-JSJ型機械設計基礎語音多功能控制陳列柜
尺寸：1200×400×1900mm 各柜內容如下： |
| |
|
序號與名稱
|
陳列柜內容
|
|
第一柜
機器與機構的組成
|
|
|
第二柜
平面連桿機構
|
|
|
第三柜
凸輪機構
|
|
|
第四柜
間歇運動機構
|
|
|
第五柜
螺紋聯接與其它聯接
|
|
|
第六柜
帶傳動與鏈傳動
|
|
|
第七柜

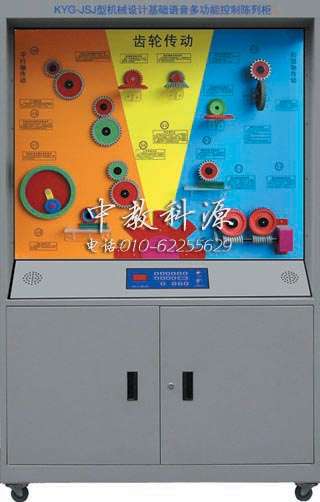

齒輪與蝸桿傳動
|
|
|
第八柜
輪系類型與功用
|
|
|
第九柜
軸的結構與設計
|
|
|
第十柜
滑動軸承與滾動軸承
|
|
|
第十一柜
聯軸器與離合器
|
|
|
第十二柜
潤滑與密封
|
|
|
|
