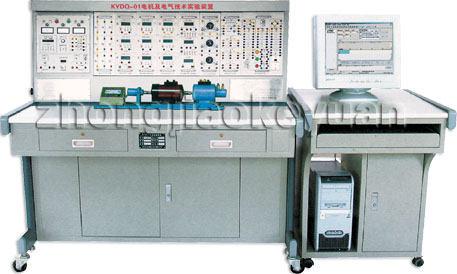

KYDQ-2型電機及電氣技術實驗裝置(網絡型)
|
| |
KYDQ-2型電機及電氣技術實驗裝置(網絡型)
一、概述：
KYDQ-２型電機及電氣技術實驗裝置，是由本公司設計的新穎綜合實驗裝置，綜合了目前我國高等院校"電機學"、"電機與拖動"、"控制微電機"、"電機控制"、"繼電接觸控制"、"可編程控制器技術"及"工廠電氣控制"等課程實驗大綱的要求。特別適用于高等院�，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。
KYDQ-2型電機及電氣技術實驗裝置（聯網型）在KYDQ-1的基礎之上將儀表等全部更換為智能化數字儀表，配以局域網聯網型"多媒體實驗教學管理軟件。
（一）網絡結構介紹：
實驗室內部網采用星型結構，實驗室服務器由教師端計算機擔任，實驗數據采集由學生端計算機執行。
根據實際情況的需要，將本系統中的用戶分為三類即：實驗學生，指導老師和系統管理員。其中學生又可以分一般學生和特殊學生，一般學生可以做教學大綱所規定的常規實驗；特殊學生除常規實驗外，還可以自己設計實驗，提高學生的創新思想，增加實驗室的開放度。每一類用戶都擁有自己的管理權限，其中學生的權限最低，系統管理員的權限最高。
系統管理員負責對整個系統進行維護以及對用戶基本信息庫和實驗基本信息庫的錄入和維護工作，并分配和管理各個用戶。指導老師負責在實驗開始前選擇實驗，對學生提交的數據進行審核，對實驗數據的合理性做出判斷，不成功者可要求其重做。實驗結束后，對學生本次實驗進行評分，在學期結束后對整個學期的所有實驗進行綜合評分，并生成每個班級的學生成績表，老師可以對學生的成績進行查詢、打印等。實驗報告是通過在原定的實驗報告上加上學生的實驗分析和數據計算而形成的。
本軟件提供了很多在實驗過程中所要用到的輔助工具，例如計算器、畫圖工具等。
�。ǘ┙處煓C軟件包含如下功能：
1、對學生提交的實驗數據的合理性作出判斷，以便決定學生該次實驗是否成功，不成功者可要求其重做；
2、 實驗結束后，教師可根據學生提交的實驗數據、重做次數、故障次數和實驗超時時間，對學生本次實驗進行評分；
3、在每個學期結束后，使用自動評分系統可對整個學期的所有成績進行綜合評分，并可生成和打印每個班級的學生成績表。評分系統的相應參數包括實驗成績、理論成績和實驗缺勤系統等客觀數據，教師可給這些參數分配系數；
4、教師可根據學校的教學計劃來編輯數據庫中所帶的實驗內容，也可增加自行設計的實驗內容；
5、網上在線指導學生實驗；
6、管理實驗臺的使用以及正常與否，是否可以進行實驗等信息。
�。ㄈ⿲W生端軟件包含如下功能：
1、將實驗結果輸入數據庫中；
2、自動生成實驗報告，實驗報告包括實驗目的、實驗原理、實驗設備、實驗數據、實驗曲線、實驗問題組成；
3、學生可通過網絡向教師申請打印實驗報告；
4、歷次實驗成績的查詢；
5、網上在線與實驗指導教師交流；
�。ㄋ模⿲嶒炇揖W(wǎng)站
隨著學校校園網的普及，開放式實驗教學，虛擬實驗教學，網絡實驗教學都成為可能。為此，我公司開發了"實驗室網站"軟件，學生除現場數據采集需要到實驗室外，其他操作可以在校園里任何一臺聯網的PC機上登錄完成，老師也可以在校園里任何一臺聯網的PC機上登錄完成相應的操作。
（五）學生可實現的功能：
1.網上學生信息注冊、登錄
2.網上電子器件查詢、課件或軟件下載
3.網上實驗報告上載、查詢及瀏覽等
4.網上實驗預約，具有網上留言功能； 5.網上實驗開課情況查詢、學生實驗成績查詢
6.網上學生信息反饋（以E-mail的形式）
7.網上實驗討論區（基于Web）
1.網上學生信息注冊、登錄
2.網上電子器件查詢、課件或軟件下載
3.網上實驗報告上載、查詢及瀏覽等
4.網上實驗預約，具有網上留言功能； 5.網上實驗開課情況查詢、學生實驗成績查詢
6.網上學生信息反饋（以E-mail的形式）
7.網上實驗討論區（基于Web）
二、特點:
1、綜合性強 本裝置綜合了目前國內各類院校電機及電氣類課程的全部實驗項目。
2、適應性強 能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。
4、直觀性強 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強 裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎；測量儀表采用指針式（帶超量程告警等）、數模雙顯、數字式、智能化及人機對話等相結合，密切結合教學實驗需要進行配置，使裝置測量手段現代化；設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。
6、開放性強 控制屏供電隔離（浮地設計），并設有內、外電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便；各測量儀表均有保護功能。
整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。
三、技術性能:
1、輸入電源:三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m3、
3、裝置容量:＜1.5KVA
4、重 量: 480Kg
5、外形尺寸:187×73×160cm
四、基本實驗項目:
（一）直流電機實驗
1.認識實驗 2.直流發電機 3.直流并勵電動機 4.直流串勵電動機
（二）變壓器實驗
1.單相變壓器 2.三相變壓器 3.三相變壓器的聯接組和不對稱短路
4.三相三繞組變壓器5.單相變壓器的并聯運行 6.三相變壓器的并聯運行
（三）異步電機實驗
1.三相鼠籠異步電動機的工作特性 2.三相異步電動機的起動與調速 3.單相電阻起動異步電動機
4.單相電容起動異步電動機 5.單相電容運轉異步電動機 6.雙速異步電動機 7.三相異步發電機
（四）同步電機實驗
1.三相同步發電機的運行特性 2. 三相同步發電機的并網運行
3.三相同步電動機 4.三相同步電機參數的測定
�。ㄎ澹╇妱訖C機械特性的測定
1.直流他勵電動機在各種運轉狀態下的機械特性 2.三相異步電動機在各種運行狀態下的機械特性
3.三相異步電機M-S曲線的測繪
（六）控制電機實驗
1.永磁直流測速發電機實驗 2.旋轉編碼器實驗 3.力矩式自整角機實驗 4.控制式自整角機實驗
5.正、余弦旋轉變壓器實驗 6.步進電動機實驗 7.直線電機實驗 8.交流伺服電機實驗
9.直流伺服電機實驗 10.高壓直流無刷電機實驗
（七）繼電接觸控制、電力拖動（電氣控制）實驗
1.三相異步電動機點動和自鎖控制線路 2.三相異步電動機的正反轉控制線路
3.三相異步電動機Y-△降壓起動控制線路 4.三相異步電動機能耗制動控制
5.兩臺三相異步電動機起動順序控制 6.三相線繞式異步電機起動控制線路
7.雙速異步電動機的控制線路 8.工作臺自動往返循環控制線路
9.兩地控制線路 10.C620車床電氣控制線路 11. 電動葫蘆電氣控制電路實驗
12. X62W銑床模擬控制線路的調試分析 13.M7130平面磨床的電氣控制線路
五、裝置的配備
1、DQ01電源控制屏(鐵質噴塑結構，鋁質面板)
(1) 交流電源
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V）�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及20～230V(3A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。
(3) 人身安全保護五大體系
設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；設有電壓型漏電保護器1，如果隔離變壓器前的線路有漏電現象，即能實施保護并切斷電源；設有電壓型漏電
保護器2,如果隔離變壓器后的線路及實驗過程中的接線等有漏電現象,即能告警并切斷電源；設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。強電連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。
(4) 儀表保護體系
設有多只信號插座，與儀表相連，儀表超量程，即能告警并切斷電源，對儀表起到良好的保護作用。
(5)定時器兼報警記錄儀（服務管理器):具有設定時間、到時報警、切斷電源及記錄各種告警次數等功能。
(6) 控制屏正面大凹槽內，設有兩根不銹鋼鋼管，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用。控制屏兩側設有三極220V電源插座及三相四極380V電源插座。設有實驗臺照明用的220V、40W日光燈一盞。
2、DQ02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03不銹鋼電機導軌、測速發電機及轉速表包括測速發電機及固定電機的不銹鋼導軌等。
4、DQ03-1不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光電編碼器）及數顯轉速表
5、DQ04不銹鋼電機導軌、渦流測功機及光碼盤測速系統
6、DQ05三相組式變壓器
7、DQ06三相芯式變壓器
8、DQ07直流復勵發電機
9、DQ08直流串勵電動機
10、DQ09直流并勵電動機
11、DQ10三相鼠籠式異步電動機
12、DQ11三相線繞式異步電動機
13、DQ12線繞式異步電機起動與調速電阻箱
14、DQ13線繞式異步電機起動與調速電阻箱
15、DQ14三相同步電機
16、DQ15單相電容起動異步電動機
17、DQ16單相電容運轉異步電動機
18、DQ17單相電阻起動異步電動機
19、DQ18三相雙速異步電動機
20、DQ19校正直流測功機
21、DQ20三相鼠籠電動機（△220V）
22、DQ21直流電動機
23、DQ20-1三相鼠籠電動機（△380V）
24、DQ22直流數字電壓、毫安、安培表(三只)
25、DQ23智能真有效值電流表（三只）
26、DQ24智能真有效值電壓表（三只）
27、DQ25單三相智能型功率、功率因數表
28、DQ26三相可調電阻器(三組90Ω±2/1.3A瓷盤電阻)
29、DQ27三相可調電阻器(三組900Ω±2/0.41A瓷盤電阻)
30、DQ28三相可調電抗器
31、DQ29可調電阻器、電容器
32、DQ30異步發電機專用電容器
33、DQ31波形測試及開關板
34、DQ32旋轉燈、并網開關、同步機勵磁電源
35、DQ33整步表及開關（由一個Mz10整步表及一個三刀雙擲開關組成）
36、DQ34智能轉矩、轉速、輸出功率測試可直接數字顯示轉矩、轉速、輸出功率，可保存15組實驗數據，并帶計算機接口。
37、DQ35智能電機特性測試及控制系統
38、DQ36步進電機控制箱及步進電機實驗部件
39、DQ37旋轉變壓器中頻電源及實驗部件
40、TKZJ-1型自整角機實驗裝置
41、DQ38交流伺服電機實驗掛箱及實驗部件
42、DQ39繼電接觸控制(一)
43、DQ39-1繼電接觸控制(二)
44、DQ39-2繼電接觸控制(三)
45、DQ39-3繼電接觸控制
46、DQ44實驗連接線及配件
六、裝置的安全保護體系
1、三相四線制(或三相五線制)電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2、控制屏電源由接觸器通過起、停按鈕進行控制。
3、屏上裝有兩套電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確
保實驗進程安全。
4、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
5、屏上三相調壓器原、副邊各設有一套過流保護裝置。調壓器短路或所帶負載太大，電流超過設定值，
系統即告警并切斷總電源。
6、設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
7、各種電源及各種儀表均有可靠的保護功能。
8、實驗連接線安全、可靠、防觸電。
|
