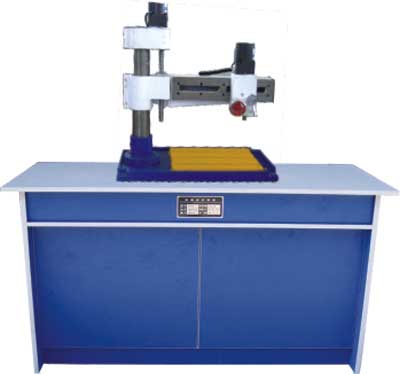

一、產品概述: 本裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。 二、技術性能: 1 、 輸入電源:三相四線（ 380V±10% 50Hz ） 2 、 工作環(huán)境:溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 3 、 裝置容量:＜ 1KVA 4 、重 量: 150kg 5 、 外形尺寸: 1800mm × 700mm × 1250mm 三、裝置構成 : （一）主控屏 1、三相四線電源輸入，通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。 2、設有 450V 指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。 3、三相四線電源輸出，具有單片機全程監(jiān)控相間、線間過載或短路自動切斷總電源。 4、實驗兼報警記錄儀（實驗管理器）:平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能 �。ǘC床電器裝載板:安裝機床電器、故障設置盒及故障測試孔。 �。ㄈ┓抡鏅C床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。 （四）實訓桌:桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。 四、實訓項目與目的: 1、熟悉常用低壓電氣的機構、原理； 2、通過觀察機床模擬運動，了解機床的真實運動狀況； 3、掌握機床電器控制原理及各種保護裝置； 4、掌握機床常見故障發(fā)生部分現象及排除方法。 五、故障點設置一覽表:
