網絡型PLC可編程控制及單片機開發系統綜合實驗裝置

網站首頁

誠信為本　科技為先　卓越品質　源于科技

KYPLC-203C網絡型PLC可編程控制及單片機開發系統綜合實驗裝置

※ 概述:
　　　本PLC實驗臺是在"KYPLC-203型PLC可編程控制器實驗系統"的基礎上增加微機接口及微機應用實驗系統，集可編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實驗掛箱、實物等于一體，可直觀地進行PLC的基本指令訓練，多個應用廣泛的PLC實際應用模擬實驗和實物控制實驗，同時也為了高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出二十七組最具典型性的實驗項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制實驗。通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。

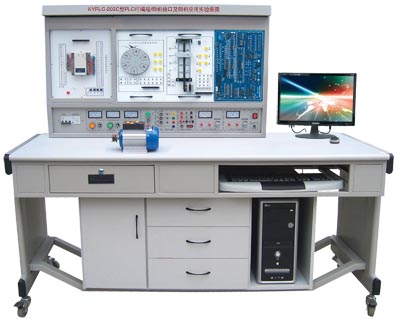

　　　　　　　　　　　　　　　　　KYPLC-203C網絡型PLC可編程控制及單片機開發系統綜合實驗裝置

KYPLC-203C網絡型PLC可編程控制及單片機開發系統綜合實驗裝置模塊
※特點: 1、裝置采用組件多結構:更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。 2、雙口接線法:PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。 3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。 4、PLC主機采用三菱FX2N-48mR，功能更強大，性能優越，采用模塊化設計，組合靈活。 5、增加通訊模塊。 6、組態棒圖教學:采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。 7、PLC主機網絡實驗教學: 該實驗裝置具有兩種通訊模式:A、1:N通信，一臺電腦（主站）控制16臺PLC主機（從站）進行通信實驗；B、N:N通信，PLC主機與PLC主機間實現通信（總共8臺PLC主機），任何一臺PLC主機（主站）與7臺PLC主機（從站）通信。 8、實驗室局域網實驗教學，每臺PLC實驗裝置均配上電腦（自備或代購），可構成PLC實驗室局域網，進行網絡化教學實驗。 ※ 系統構成: （一）PLC部分 1、PLC可編程控制器實訓臺:提供三相電源，直流穩壓電源及安全保護裝置 2、PLC可編程控制器實訓裝置(掛箱規格:400×240×60 mm)
1）PLC001 交通信號燈PLC自動控制 2）PLC002 攪拌器的PLC自動控制 3）PLC003 LED數碼管顯示PLC自動控制 4）PLC004 四層電梯的PLC自動控制（實物） 5）PLC005 加工中心刀具庫選擇控制（實物） 6）PLC006 藝術彩燈造型的PLC控制 7）PLC007 電機的自動控制（實物） 8）PLC008 步進電機的PLC控制（實物） 9）PLC009 模擬電視發射塔	10）PLC010 自動送料裝車系統 11）PLC011 自動售貨機 12）PLC012 自動成型系統 13）PLC013 水塔自動供水系統 14）PLC014 郵件自動分揀系統 15）PLC015 自動洗衣機系統 16）PLC016 電鍍系統 17）PLC017 繼電器控制（一） 18）三相鼠籠電動機 19）基礎實驗裝置

3、PLC可編程控制器實驗臺
4、PLC可編程控制器操作桌
5、編程應用軟件
6、仿真教學軟件
6、PLC及轉接通訊電纜
8、工控組態軟件
9、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
10、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。
11、電腦或手持編程器（用戶自備或代購）
（二）單片機部分:
1、DP-01 單片機實訓掛箱（一）
LED點陣顯示模塊、點陣式字符液晶顯示模塊、8253定時計數器、A/D轉換、D/A轉換、V/F轉換、F/V轉換、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C總線接口
2、DP-02 單片機實訓掛箱（二）
8251串引口擴展、232總線串引接口、單片機最小應用系統（1）單片機最小應用系統，
（2）拔碼開關輸出。
3、DP-03 單片機實訓掛箱（三）
ISD 1420語音控制、IC卡讀寫接口、實時時鐘/日歷、USB接口、RS232轉RS485接口
4、DP-04 單片機實驗掛箱（四）
8279接口電路、8255 I/O擴展、8155 I/O擴展、動態掃描顯示模塊、轉換接口、MC14433、整列式鍵盤實驗?zāi)K
5、DP-05 單片機實訓掛箱（五）
步進電機驅動程序示列、溫度傳感器與溫度控制、汽車轉彎信號燈/十字路口交通燈、數字頻率計、看門狗。
6、DP-06 單片機實訓掛箱（六）
十六位邏輯電平顯示、繼電器控制接口、常用器件接口、八位邏輯電平輸出、單項脈沖、揚聲器、串引靜態顯示模塊、查詢式鍵盤。
7、DP-07 單片機實訓掛箱（七）
主功能邏輯筆、多功能密碼鎖、直流電動機驅動、步進電機驅動、微型打印機與單片機的接口。
8、DP-08 單片機實訓掛箱（八）
單片機與CPLD實驗、sh51仿真器。
※ 技術性能:
1、輸入電源:三相四線電源，輸入時指示燈亮。
2、電源輸出:有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器:
品牌、型號:三菱FX2N-48mR可編程控制器。
4、重量:100Kg
5、外形尺寸:160×75×150cm
※ 基本實驗項目

（一）PLC可編程控制器實驗內容: 1．與、或、非邏輯功能實驗 2．定時器、計數器功能實驗 3．跳轉、分支功能實驗 4．移位寄存器實驗 5．?dāng)?shù)據處理功能實驗 6．微分、位操作實驗 7．交通信號燈PLC自動控制實驗 8．?dāng)嚢杵鞯腜LC自動控制實驗 9．LED數碼官顯示PLC自動控制實驗(實物) 10．四層電梯的PLC自動控制實驗(實物) 11．加工中心刀具庫選擇控制實驗(實物) 12．藝術彩燈造型的PLC控制實驗 13．電機的自動控制實驗 （實物） 14．步進電機的PLC控制（實物）	15．模擬電視發射塔實驗實驗 16．自動送料裝車系統控制實驗 17．自動售貨機實驗 18．自動成型實驗18．自動成型實驗 19．水塔自動供水控制系統實驗 20．郵件自動分揀實驗 21．自動洗衣機控制系統模擬實驗 22．電鍍過程控制實驗 23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物) 24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物) 25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物) 26．三相鼠籠式異步電動機Y/♀轉換起動PLC控制(實物) 27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）微機接口及微機應用實驗內容: A、微機接口實驗（微機原理課） 1、I/O地址譯碼實驗 2、簡單并行接口實驗 3、可編程并行口實驗（一）（二）	4、串行通訊實驗（8251、8250） 5、A/D、D/A轉換 6、可編程定時器/計數器實驗 7、七段數碼顯示實驗 8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課） 1、競賽搶答器實驗 2、數字錄音機實驗 3、電子琴實驗 4、交通燈控制實驗 5、繼電器控制實驗 6、步進電機控制實驗 7、七段數碼顯示實驗 8、集成電路測試實驗 9、8279鍵盤、顯示控制實驗	C、TTL集成電路實驗（數字電路課） 1、與、或、非門等門電路實驗 2、組合邏輯電路實驗（半加器、全加器等） 3、觸發器實驗（RS、D、JK等） 4、集成計數器及寄存器 5、譯碼器和數據選擇器等 6、單穩態觸發器等波形實驗
