汽車電路實習臺
|
汽車電器電路實習臺按照汽車標準電器線路安裝而成，外型美觀，操作方便，透明直觀。全車電線束、儀表盤、各種開關、前后燈光分電器、點火線圈、調節器、繼電器、中央線路板，中央控制器、節氣門組件，均用實物裝成，各缸點火清楚可見，各缸噴油燈光顯示、轉速可快慢調節，自動充電，電噴、ABS各傳感器和執行器均可用萬用表測試電壓或電流信號，（其中電噴實驗臺可用試管測量噴油量大�。�。教師在實驗臺上任何部件制造故障由學生自行排除,拆掉各路保險絲、繼電器、臺面上電器接頭，由學生按照電路圖自行安裝
可達到實習目的。（如需其它車型實習臺，請與我們聯系，電話:010-62255629）
|
|
|
|
|

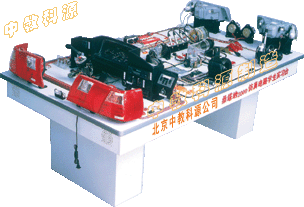

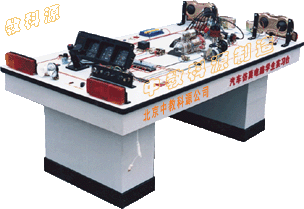

桑塔納2000型GSI(時代超人)仿真電器電路實習臺 桑塔納普通型仿真電器電路實習臺 |
|
|
|

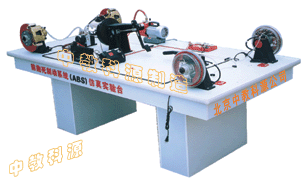

| ABS防抱死制動系統仿真電器電路實習臺

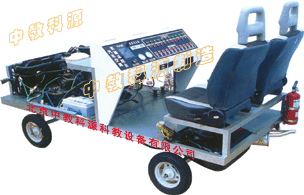

東風EQ1090型（EQ140）汽車仿真電路實習臺 |
|
|
|

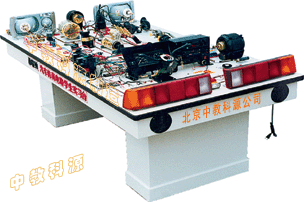

| 奧迪100型仿真電器電路實習臺

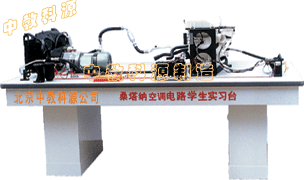

桑塔納空調仿真電器電路實習臺 |
|
|
KY-2003型汽車空調實驗臺
|
| 本實驗設備主要以桑塔納轎車空調為基礎，所有的配件多采用桑塔納轎車的原配件。經過本公司的技術人員設計:位置擺放的合理化及機構的簡單化，使實驗設備更趨近于真實的汽車空調。本實驗總控臺主要配備了:1、汽車儀表、壓力表、工作指示燈、故障指示燈、溫度顯示儀、出風口、點火開關、暖、冷風控制桿等；2、制冷系統:發動機、壓縮機、蒸發器、冷凝器、貯液干燥器、視液鏡、外平衡式彭脹閥、貯液灌、毛細管、新鮮空氣閥等；3、制熱系統:冷卻水箱、備用水箱、加熱器，熱源來自發動機；4、另配汽車空調的制冷，暖風工作原理的整個循環過程，及整個系統的電路、分布情況示教板，使學員更好的了解各物理參數的變化情況和系統的工作狀況；5、實驗臺的風道分布完全依照現代轎車的布置:上部、中部、下部、冬天的除霜。 |
| 汽車空調實驗設備主要技術參數 |
KY-2003型汽車空調實驗臺 |
|
項 目
|
主要技術參數
|
備 注
|
| 實驗控制臺電源 |
12V(15V,30A)
|
直流電
|
| 工作原理示教板電源 |
220V、50Hz
|
交流電
|
| 外形尺寸 |
2400×1100×1200mm
|
轎車型
|
| 制冷劑 |
134A 296ml
|
|
| 溫控開關 |
≥2℃閉合 ≤0℃斷開
|
蒸發器內
|
| 節溫器開關 |
≤80℃道通
|
發動機內
|
| 高壓開關 |
>1447.9Pa接通 <1206.59Pa切斷
|
|
| 低壓開關 |
>300kPa接通 <200Pa切斷
|
|
| 離合器電壓 |
12V，24V
|
|
| 散熱器風扇最大功率 |
200W
|
吸入式
|
| 貯液干澡器容量 |
500ml
|
|
| 膨脹閥 |
外部平衡式
|
|
|
|
| 價格表(單價:元)
|
|
貨號
|
產品名稱
|
規格
|
單位
|
備注
|
|
KY-001
|
東風EQ1090型（EQ140）汽車仿真電路實習臺 |
2100×1100×900
|
１臺
|
|
|
KY-002
|
解放CA1091型 (解放141)仿真電器電路實習臺 |
2100×1100×900
|
１臺
|
|
|
KY-003
|
北京BJ2020型仿真電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-004
|
桑塔納普通型仿真電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-005
|
桑塔納2000型GSI(時代超人)仿真電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-006
|
奧迪100型仿真電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-007
|
ABS防抱死制動系統仿真電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-008
|
電控汽油噴射仿真電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-009
|
東風EQ2102越野車(軍用)電器電路實驗臺
|
2100×1100×900
|
１臺
|
|
|
KY-010
|
獵豹CJY2470(軍用)汽車電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-011
|
南京依維柯汽車電器電路實習臺
|
2100×1100×900
|
１臺
|
|
|
KY-012
|
桑塔納空調仿真電器電路實習臺 |
2100×1100×900
|
１臺
|
|
|
KY-013
|
KY-2003型汽車空調實驗臺
|
2400×1100×1200
|
１臺
|
|
|
|
|
