本透明汽車教學模型透明直觀形象地展示了汽車構造和工作原理，是配合汽車專業學校、汽車駕駛員和汽車修理技工培訓教學之用。通過汽車專業課程的教學和本模型的演示，可清楚地了解汽車各部位的機械結構和作用，便于學員較快掌握汽車駕駛和修理的技能。
特點：
本透明汽車教學模型外殼采用進口有機玻璃，部件采用工程塑料，鑄鋁汽車件由模具一次成形鑄造，全透明、直觀、內部結構清晰，各部件一目了然�？神{駛、可拆裝、可調整電動演示。發動機總成，以電力驅動，在油門處設有調整裝置，能演示發動機轉速的高低。透明汽車教學模型離合器分離明顯，操作靈活，離合器外殼整體壓模而成。變速箱的各檔齒輪用各種不同顏色表示，操縱自如，手制動靈活美觀。后橋外形壓模而成，其中主減速，差速，轉動靈活，輪鼓剎蹄壓模成形，剎蹄可調節。車輪壓鑄而成，有防滑槽紋。前橋的前輪鼓柄杠拉桿均可調整，轉向裝置以及其電瓶、油箱、水箱、做工精細，制動管路分布清楚，一目了然。電路采用對插件前后分布，前燈架和風窗用透明有機玻璃壓模成整體。儀表板及后燈架形象逼真、結構牢固。
透明汽車教學模型結構：
車架（底盤）、前橋與前懸架、鉗盤式制動器（前輪）、等速式萬向節、發電機、起動
機、汽油泵、濾清器、發動機總成、變速箱、離合器、儀表盤、方向盤、油門、制動器、手制動器、喇叭、主減速器、差速器、后橋與后懸架、鼓式制動器（后輪）、車輪、前燈架、風窗、后燈架、前大燈、前小燈、霧燈、尾燈、轉向燈、報警燈、倒車燈、油箱、水箱、電路、管路等。
一、工作條件：
1.1溫度：常規
1.2濕度：常規
1.3電源：220V，50HZ
1.4功率：200W
1.5穩壓：12V

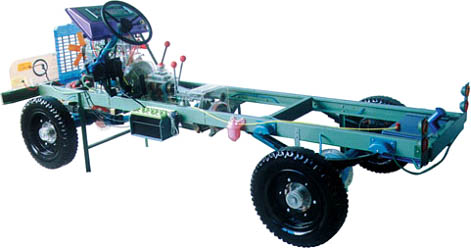

KY-107北京BJ2020型透明汽車教學模型
二、適用范圍和技術：
2.1本透明整車模型用于各類學校的理論教學、學生實習。
2.1.2本透明汽車教學模型基于吉普車制作。
2.2詳細技術規格、及參數：
2.2.1外殼透明有機玻璃厚度（4～5mm）。
2.2.2規格：按實物1:0.6制造、附汽車電路。
2.2.3外形尺寸：3000×1250×1300mm。
2.2.4重量：100 kg
2.2.5本實習臺用于汽車駕駛與修理專業實習之用。通過BJ2020型汽模演示，可清楚
了解汽車內部的機械結構與功能，有利于學員迅速掌握該車的使用維修技能，是汽車維修
工的理想教學模型。
2.2.6采用透明有機玻璃、工程塑料壓模成形，經手工精心制做。車架經高溫烘漆而
成。全車以電機為動力、傳至飛輪離合器--變速器--傳動軸--分動器；利用分動器操縱手柄，一部分經傳動軸至后橋差速器到后輪；另一部分經傳動軸至前橋差速器到前輪，全車傳動系統透明直觀、通俗易懂。
2.2.7供給系由油箱經濾清器--汽油泵--化油器霧化吸入各氣缸。（本模型做示意）
2.2.8冷卻系：水箱--水泵--氣缸套外--節溫器做大小循環。（本模型做示意）
2.2.9點火系：由燈光演示。
2.2.10本模型配有電動機驅動，使整車可駛，各部件工作狀態直觀演示，整體模型可
分體拆卸，各部件中同形式不同名稱的零部件以不同的顏色區別，部件連接采用剛性連接件，運轉件轉動靈活，工藝精巧，接通電源后可進行嗚號，離合、掛檔、轉向、信號燈操作，各缸有指示燈點火。
