一、概述
KYCX-1型二維運動控制實驗平臺，是集運動控制卡、PLC可編程控制器、步進電機及驅動器、開關電源、XY控制平臺及運動控制軟件于一體的理想教學實驗系統。XY控制臺是一個采用滾珠絲杠傳動的模塊化十字工作臺，可以實現平面內X、Y軸方向的運動控制，用于實現目標軌跡和動作。實驗系統軟件包括基于軸的控制、基于坐標系的控制、命令編輯和運行、數控代碼編輯和運行、復雜運動軌跡控制。

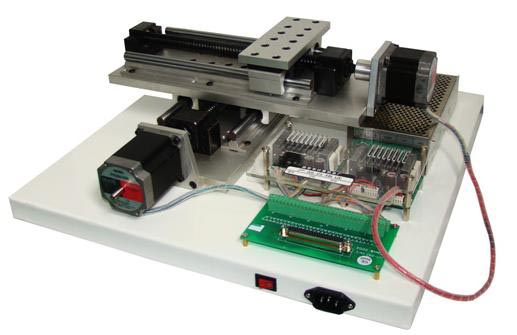

KYCX-1型二維運動控制實驗平臺
二、技術性能
1、定位精度：0.4mm
2、X軸有效行程：230mm；Y軸有效行程：230mm；最大運動速度：20mm／s；最大運動加速度：1g
3、輸入電源：220V±10％(50Hz)
4、工作環境：溫度-10℃～+40℃ 相對濕度<85％(25℃) 海拔<4000m
5、裝置容量：≤1．2kVA
6、外形尺寸：45cm×45cm×15cm
三、系統結構及組成
1、對象模塊
步進電機二個：采用二個2相步進電動機，分別為XY兩個方向布置，X軸運動行程為230mm，Y軸運動行程為230mm。
2、PLC一個
可根據用戶要求配置不同型號、品牌的PLC主機。配有通訊下載電纜-個，用于連接PLC主機與上位編程軟件，實現PLC程序的上載、下載及PLC內部數據監控。
3、運動控制卡一塊
32位PCI總線，即插即用
所有輸入、輸出均采用光耦隔離,抗干擾性強
2軸伺服/步進電機控制，每軸可獨立運動，互不影響
脈沖輸出的頻率誤差小于0.1%
最大脈沖輸出頻率為2MHz
脈沖輸出可用單脈沖（脈沖+方向）或雙脈沖（脈沖+脈沖）方式
梯形加/減速
任意2軸直線插補
最大插補速度1MHz
運動中可以實時讀出邏輯位置、實際位置、驅動速度
24路數字輸入，12路輸出
每軸兩個限位輸入，可設置成無效，作為通用輸入使用
支持在一個系統中使用多達16個控制卡
支持DOS、WINDOWS95/98/NT/2000/XP/WINCE等操作系統
4、步進電機驅動器二個
輸出電流：最大電流為2A
輸出方式：光耦合器、開路集電極輸出
5、穩壓直流電源 一個
輸出電流：最大輸出電流為5A
輸出電壓：24V
輸出功率：120w
6、運動控制卡接口板 一塊
為運動控制卡提供接口端子，可根據自己的需要進行相應的接線，實現接線的靈活及開放性。
7、實驗平臺信號接口板 一塊
用以實現PLC和運動控制卡與實驗平臺的信號連接，在同一時刻只能一種控制起作用。
8、腦桌一張（選配）
9、計算機一臺(用戶自備)
用于安裝CX-Program，組態等軟件，主要完成時設備的編程及對整個設備運行情況的總體監控。
硬件配置：基本配置要求P4 3.OG以上，內存至少為256M，至少有一個USB接口、一個Rs232串口和一個空閑PCI插槽。操作系統：Windows
XP(專業版)+SP2。
軟件及電纜：提供編程軟件CX-Program(演示版)、組態(演示版)軟件各-套，用于設備的編程和監控；提供一根通訊電纜，用于上載、下載PLC程序。
四、實驗項目
基礎實驗
1、PLC認識和操作實驗
2、PLC編程練習實驗
3、組態認識實驗
4、組態編程練習實驗
5、直線電機的認識實驗
基于PLC控制的系統性實驗
6、基于PLC控制的單軸實驗
7、基于PLC控制的兩軸聯動控制實驗
8、基于PLC控制的任意路線物料搬運實驗
基于運動控制卡控制的系統性實驗
9、基于運動控制卡控制的單軸實驗
10、基于運動控制卡控制的兩軸聯動實驗
11、基于運動控制卡控制的任意路線物料搬運實驗
|
