一、產品概述
KYZK-X型中央空調實訓考核裝臺（網絡型）要求系統采用6匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR
PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

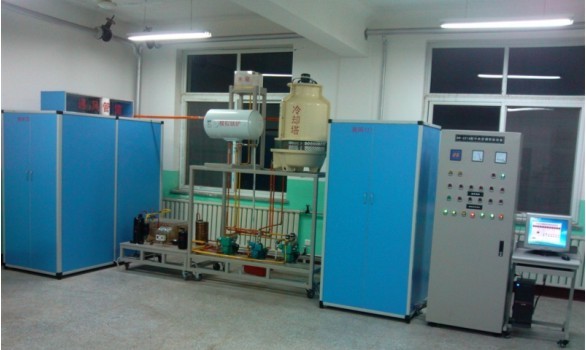

KYZK-X型中央空調實訓考核臺（網絡型）
二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
教師臺和學生臺電腦（1～32臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
四、實訓項目
1、中央空調的結構及設備工作原理的全面深入了解和掌握；
2、中央空調的啟動、運行、調試技術的實訓及考核；
3、中央空調運行工況、各運行參數檢測分析；
4、中央空調控制原理的實訓；
5、PLC可編程控制器編程及安裝調試的實訓；
6、故障判斷及設備故障解除實訓（故障點16個）；
7、數據采集技術的應用及實訓；
8、網絡技術的應用及實訓（遠程控制）。
五、技術參數
1、工作電源：三相五線制 380VAC 50Hz
2、安裝尺寸：長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（長×寬×高）
5)具備密碼開機、定時關機功能，便于實驗室管理。
四、中央空調配置清單
| 編號 |
名稱 |
單位 |
數量 |
| 1 |
壓縮機（6P） |
臺 |
1 |
| 2 |
起動器
|
只 |
1 |
| 3 |
模擬鍋爐 |
臺 |
1 |
| 4 |
儲液器 |
個 |
1 |
| 5 |
水冷機組 |
套 |
1 |
| 6 |
手閥 |
只 |
2 |
| 7 |
高低壓表 |
只 |
2 |
| 8 |
膨脹閥 |
只 |
1 |
| 9 |
繼電器 |
只 |
1 |
| 10 |
風機 |
個 |
1 |
| 11 |
風管組件 |
套 |
1 |
| 12 |
水泵 |
臺 |
4 |
| 13 |
電磁閥（液） |
只 |
1 |
| 14 |
電磁閥（水） |
只 |
2 |
| 15 |
蒸發器 |
只 |
2 |
| 16 |
過濾器 |
個 |
1 |
| 17 |
視液鏡 |
個 |
1 |
| 18 |
溫控器 |
個 |
2 |
| 19 |
溫控器 |
只 |
1 |
| 20 |
延時繼電器
|
套 |
1 |
| 21 |
熱電阻 |
只 |
8 |
| 22 |
工作原理模擬演示板 |
塊 |
1 |
| 23 |
溫度指示燈板 |
塊 |
1 |
| 24 |
控制電路板 |
塊 |
1 |
| 25 |
模擬房間 |
套 |
2 |
| 26 |
模擬鍋爐 |
套 |
1 |
| 27 |
冷卻塔 |
個 |
1 |
| 28 |
水箱
|
套 |
2 |
| 29 |
不銹鋼架 |
套 |
1 |
| 30 |
控制柜 |
臺 |
1 |
| 31 |
微機控制接口 |
副 |
1 |
| 32 |
微機與實驗臺通訊連接線 |
條 |
1 |
| 33 |
航空連接線 |
條 |
1 |
| 34 |
中央空調控制實訓軟件 |
套 |
1 |
| 35 |
實驗操作指導書 |
套 |
1 |
| 36 |
電腦小推車 |
張 |
1 |
| 37 |
PLC（FX2N-48MR）
|
臺 |
1 |
| 38 |
溫度采集模塊 |
塊 |
1 |
| 39 |
壓力采集模塊 |
塊 |
1 |
| 40 |
壓力傳感器 |
個 |
2 |
| 41 |
溫度傳感器 |
個 |
12 |
| 42 |
網絡服務器 |
套 |
1 |
| 43 |
智能答題系統 |
套 |
1 |

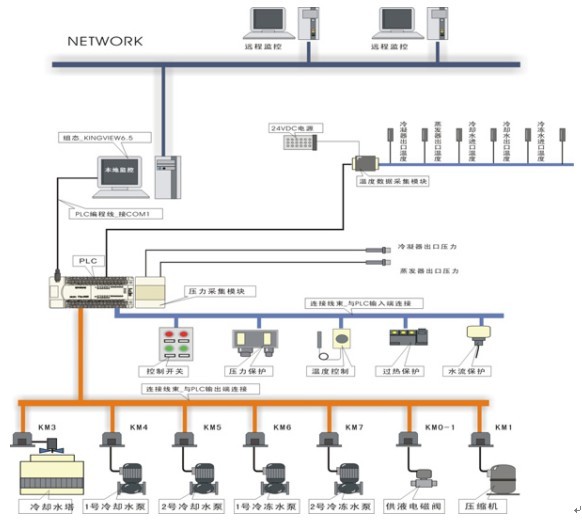

五、 KYZK-X型中央空調實訓考核臺（網絡型）系統構成圖
|
