一、概 述
機床電氣技能考核實驗裝置，是為各大、中專院校、技校、職校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實驗、實習、考核職業技能鑒定而研制開發的培訓實驗設備。該設備全部采用實際工業用電器，可靠性好、壽命長。裝置外形美觀，使用操作方便，直觀性強，可用于相關課程的課堂演示、實驗、實習，更可用于機床電氣控制線路維修技能的培訓。該設備還能提供全方位真實的機床電氣故障排除技能的訓練，極大地提高了學生對機床設備的維修技能，克服了以往只能在實際設備上進行教學，費用高且又難以實現教學的目的。本設備已在多所大、中專院校、維修電工培訓、鑒定單位推廣應用，效果較好。

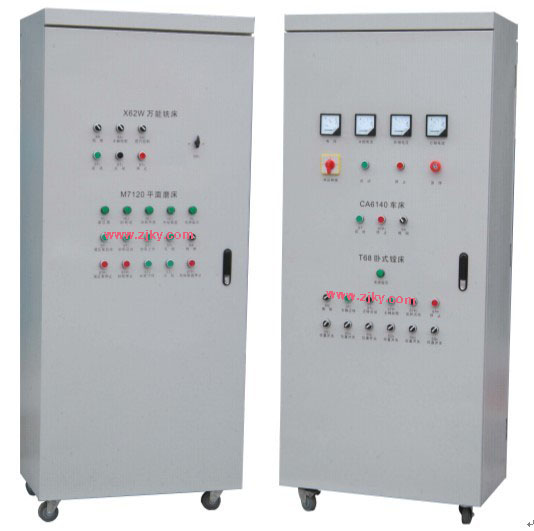

機床電氣技能實訓考核裝置正面 機床電氣技能實訓考核裝置背面
二、特點
1、本機床電氣技能實訓考核裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，設有一臺銑床、一臺車床、一臺鏜床、一臺磨床，該配電柜將四種機床電氣線路合為一體，各種機床占地面積小，外形美觀；
2.直觀性強，通過操作可熟悉了解機床的電氣線路；
3.技能培訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排除故障的訓練要求；
4.可以人為的設置故障點，僅通過開關切換就可設置；
5. 設備要有電壓、電流漏電保護裝置；
6. 柜面為雙面結構，兩邊可以同時操作，互不影響。
三、機床電氣技能培訓考核柜的技術參數 1．輸入電壓：三相四線（或五線）制380V±10% 50HZ
2．工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜2000m
3．裝置容量：＜1.5kVA
4．外形尺寸：700×600×1700mm3
5．設備重量：200kg
四、裝置主要由以下幾個部分組成
1.控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時器兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕，X62W萬能銑床、C6140普通車床、T68臥式鏜床及M7120平面磨床的操作按鈕和動作指示；
通過電壓指示切換開關可在這只電壓表上分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大��；
三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，來控制機床電路的總電源的，急停按鈕是用來當發生事故時的緊急停止開關
2.控制柜主體
控制柜分六個部分：
第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件；
第二部分為C6140普通車床的電氣線路部分，在該面板上裝有C6140車床所有的元器件；
第三部分T68臥式鏜床的電氣線路部分，在該面板上裝有T68臥式鏜床所有的元器件；
第四部分M7120平面磨床的電氣線路部分，在該面板上裝有M7120平面磨床所有的元器件；
第五部分為故障設置箱，每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖，故障箱內設有67個故障開關，其中X62設有18個故障點、C6140設有14個故障、T68設有17個故障點、M7120平面磨床設有18個故障點，每個故障箱門均配有鑰匙，便于管理和考核。
第六為電機面板，共有四臺電機，用來模擬實際機床的動作，電機和速度繼電器的線頭全部用柱子引到面板上，方便測試。
控制柜設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
五、完成的實驗項目
1．認識低壓電氣的結構；
2．C6140普通車床電氣控制培訓；
3．C6140普通車床電氣線路故障的設置與排除實訓；
4．X62W萬能銑床電氣控制培訓；
5．X62W萬能銑床電氣線路故障的設置與排除實訓；
6．T68臥式鏜床電氣控制培訓；
7．T68臥式鏜床電氣線路故障的設置與排除實訓；
8．M7120平面磨床電氣控制培訓；
9．M7120平面磨床電氣線路故障的設置與排除實訓；
|
