一、產品概述

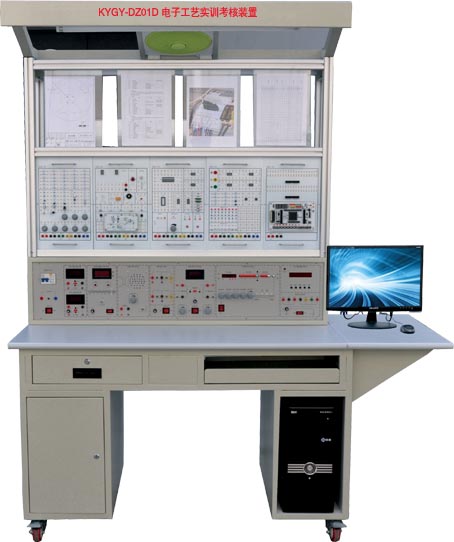

KYGY-DZ01D 電子工藝實訓考核裝置根據實際生產和相關崗位職業技能要求研制而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電子產品工藝焊接組裝調試等實訓項目。適合各職業院校電子技術應用、電子與信息技術等專業《電子電路》、《電子技術基礎》等課程實訓教學，也是相關專業開展課程設計、畢業設計及技能競賽的理想設備。
二、裝置特點
1. 提供100多種實訓模塊，各模塊的接口均已引至板上的專用插座，通過模塊的四個彈性插腳可布局于專用實訓操作底板。學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；
2. 配置多種典型的實訓套件，可鍛煉學生對電子產品焊接、組裝以及整機調試的技能；
3. 電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；
4. 學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。
三、技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3. 裝置容量：≤700VA
4. 外形尺寸：1600mm×700mm×1920mm
5. 安全保護：具有漏電壓和漏電流保護、過載保護等功能，安全符合國家相關標準
四、基本配置及功能
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓套件、實訓工具等組成。
(一) 實訓臺
采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。頂部設有40W照明日光燈一盞；實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
(二) 電源控制屏
電源控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板（凹字爛板工藝）。主要由2組低壓交流電源、直流可調穩壓電源、直流開關穩壓電源、各種測試儀表等組成，可同時滿足2人完成不同的實訓內容，方便實訓考核。具體功能如下：
1. 直流可調穩壓電源（兩路）
0.0～30V/0～2A連續可調，具有過載、短路軟保護功能，設有兩個三位半數顯指示，分別指示當前輸出的電壓值和電流值。
2. 直流開關穩壓電源（兩路）
±12V/2A、±5V/2A固定輸出，具有短路、過流保護及自動恢復功能。
3. 低壓交流電源（兩路）
3～24V低壓交流電源輸出，分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能。
4. 直流數顯電壓表（兩只）
測量范圍0～200V，分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級。
5. 直流數顯毫安表（兩只）
測量范圍0～2000mA，分2mA、20mA、200mA、2000mA四檔，直鍵開關切換，三位半數字顯示，精度0.5級。
6. 提供兩組接線柱和接線端子轉接口單元，實訓操作方便。
7. 提供12路AC220V電源插座接口，可為外配儀器設備提供工作電源。
(三) 實訓模塊（1套）
提供電阻器、電容器、電位器、電感器、脈沖變壓器、穩壓二極管、雙向穩壓管、整流二極管、場效應管、單向晶閘管、雙向晶閘管、IGBT管、復位按鈕開關、鈕子開關、白熾燈、保險絲、共陰數碼管、集成穩壓管、聲電傳感器、揚聲器、蜂鳴器、氣敏傳感器、元件插座、音樂片、銅電阻溫度計、運放電路、繼電器驅動電路、單結晶體管觸發電路、功率放大集成電路、DC-DC集成變換器MC34063A、單管放大電路、電機測速、十位邏輯電平輸出、單次脈沖源、編碼開關電路、撥碼盤、CP時鐘脈沖源、十位邏輯電平顯示、共陰數碼管驅動電路、交通燈電路等110種實訓模塊。實訓模塊采用PCB板制作而成，面板上元件符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。
(四) 實訓套件（1套）
提供聲光控延時開關、遙控音樂門鈴、全硅六管超外差式調幅收音機、多功能防盜報警器等四種實訓套件，可以完成電子產品綜合技能實訓項目。
(五) 實訓工具（1套）
提供數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器、工具箱等常用工具。
(六) 活動柜（2個）
其中一個活動柜設有4個帶鎖抽屜，可放置實訓模塊；另一個活動柜為4層結構，可存放實訓工具。
五、實訓項目
模擬電子技術實訓項目
1. 常用二極管的性能測試及應用
2. 雙極晶體管及場效應管輸出特性的測定
3. 單管放大電路的研究
4. 兩級放大電路及負反饋放大電路的研究
5. 助聽器電路的調試
6. 恒流充電器的調試
7. 三極管放大電路故障排除
8. 整流、濾波及穩壓電路的研究
9. 直流穩壓正、負電源電路的研究
10. 典型復合互補OTL功率放大電路調試
11. OTL功率放大電路的故障排除
12. LM386集成音響功率放大電路及其應用
13. 運算放大器基本運算電路
14. RC正弦波振蕩器的制作與調試
15. 電容三點式LC正弦波發生器
16. 有源濾波電路的研究
17. 恒溫控制電路的制作與調試
18. 對由運算放大器組成的積分運算電路、微分運算電路的研究
19. 對由運算放大器組成的電壓比較器傳輸特性的研究
20. 用氣敏傳感器和電壓比較器制作煙霧報警器
21. 方波、三角波和鋸齒波發生器電路的研究與測試
22. 三角波、方波及正弦波發生器的制作競賽
23. 專用直流-直流集成電壓變換電路的應用與調試
數字電子技術實訓項目
1. 基本邏輯門電路功能測試
2. 優先編碼器功能測試
3. 二進制譯碼器和數據選擇器功能測試
4. 全加器和超前進位全加器功能測試
5. 數值比較器功能測試
6. 七段碼鎖存/譯碼/驅動器功能測試
7. 各類觸發器功能測試
8. 雙向移位寄存器功能測試
9. 二一五一十進制計數器功能測試
10. 二位十進制計數/譯碼/驅動/顯示電路
11. 可逆十進制計數電路功能測試
12. N進制計數電路功能測試
13. 555定時器基本應用電路
14. 微分型單穩態觸發器
15. 集成單穩態觸發器及其應用
16. 集成施密特觸發器及其應用
綜合應用實訓項目
1. 聲光控制節能路燈電路
2. 八線數據傳輸電路
3. 四位環形計數節拍發生器
4. 秒脈沖信號發生器
5. 伺服電機測速與時鐘脈沖測頻電路
6. 救護車/消防車聲響報警電路
7. 數控變頻三角波—方波發生器
8. 移位寄存器彩燈顯示電路
9. 八位優先編碼器搶答電路
10. 觸摸式密碼電子鎖電路
11. 數字鐘電路
12. 二位十進制計數符合電路
13. 交通燈控制電路
14. 升/降階梯波形信號發生器
15. 光電轉換加/減計數電路
16. D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
電子產品工藝焊接組裝調試實訓項目
1. 聲光控延時開關
2. 遙控音樂門鈴
3. 全硅六管超外差式調幅收音機
4. 多功能防盜報警器
六、儀器配置（用戶自配或代購）
用戶必配：函數信號發生器、雙蹤示波器、數字毫伏表、數字頻率計。
|
