一、概述
跟上我國電子工業及信息產業飛速發展的節拍，培養第一線技術應用型操作人員，趕超世界先進制造工業。根據《教育部關于以就業為導向，深化高等職業教育改革的若干意見》中提出的"高等職業院校必須把培養學生動手能力、實踐能力和可持續發展能力放在突出地位，促進學生技能的培養"精神，研發了本實訓設備。本設備結合生產實際和職業崗位的技能要求，配備了基本焊接檢測工具，新型實用的實際應用電路套件，開展電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓，模擬工業現場進行就業前培訓或技能大賽訓練。
還配備了電子創新透明實訓模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、技術性能
1．輸入電源： 220V±10% 50Hz（工作電源無線遙控）
2． 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3．裝置容量：＜200VA
4．外形尺寸：單個實訓臺的尺寸為1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
三、系統配置

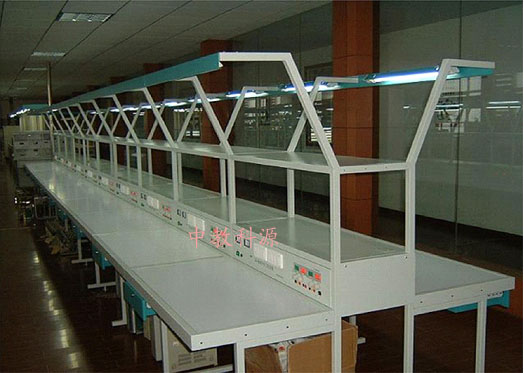

實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、電子創新透明實訓模塊、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺
實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.實訓掛件（2套/臺）
1）直流電源單元
提供±5V、±12V兩組電源和二路0-30V穩壓輸出，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流1.5A，具有預設式限流保護功能，自動恢復功能，每路輸出由0.5級數字電流表，電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
2）功率輸出函數發生器：
A、采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
B、正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
C、頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
D、輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
E、方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
F、頻率計最高測量范圍100MHz，自動換檔。
3．單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
4.實訓線路板（2套/臺）：實訓線路涵蓋數字電路、模擬電路、機、電、聲、光、磁控制
5.實訓工具套件（2套/臺）：數字萬用表1只，電烙鐵及烙鐵架1套，剪刀1把，鑷子1把，斜口鉗1把，一十字螺絲刀各一把等。
6．九孔萬能通用電路板由進口ABS注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片，與九孔板表面九孔一組單元相對應。元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。
7．創新元件透明模塊：盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便
8．多媒體總控臺：全室學生工作電源控制及豐富的多媒體演示。
三、全室參考配置表（以四十座為例）
|
序號
|
名 稱
|
每臺數量
|
全室數量
|
備注
|
|
1
|
多媒體示教臺
|
|
1臺
|
|
|
2
|
控制屏
|
1
|
20套
|
|
|
3
|
實訓操作臺桌
|
1
|
20張
|
|
|
4
|
九孔萬能通用電路板
|
2
|
40塊
|
|
|
5
|
創新元件透明模塊
|
1
|
40套
|
見表一 透明創新模塊配置清單 |
|
6
|
學生凳
|
2
|
40張
|
|
|
7
|
絕緣皮（膠墊）
|
1
|
40張
|
|
|
8
|
工具柜
|
1
|
40個
|
|
|
9
|
工具
|
1
|
40套
|
見表三 工具套件 |
|
10
|
實訓線路板套件
|
1
|
40
|
見表二 實訓線路板套件（套） |
|
11
|
指導書
|
1
|
40套
|
|
表一 透明創新模塊配置清單及創新實訓項目
電 阻 4Ω 2W，1個
電 阻 5.1Ω 2W，2個
電 阻 8Ω 2W，1個
電 阻 10Ω 2W，1個
電 阻 16Ω 2W，1個
電 阻 20Ω 1W，1個
電 阻 30Ω 1W，1個
電 阻 51Ω 1W，2個
電 阻 75Ω 1W，1個
電 阻 100Ω 1/8W，2個
電 阻 120Ω 1/8W，1個
電 阻 150Ω 1/8W，1個
電 阻 200Ω 1/8W，1個
電 阻 240Ω 1/8W，1個
電 阻 300Ω 1/8W，2個
電 阻 330Ω 1/8W，1個
電 阻 470Ω 1/8W，1個
電 阻 510Ω 1/8W，2個
電 阻 620Ω 1/8W，1個
電 阻 650Ω 1/8W，1個
電 阻 1K 1/8W，2個
電 阻 1.5K 1/8W，1個
電 阻 2K 1/8W，2個
電 阻 2.4K 1/8W，2個
電 阻 2.7K 1/8W，1個
電 阻 3K 1/8W，2個
電 阻 3.3K 1/8W，1個
電 阻 3.9K 1/8W，1個
電 阻 4.3K 1/8W，1個
電 阻 4.7K 1/8W，2個
電 阻 5.1K 1/8W，3個
電 阻 6.8K 1/8W，2個
電 阻 7.5K 1/8W，1個
電 阻 9.1K 1/8W，1個
電 阻 10K 1/8W，5個
電 阻 13K 1/8W，2個
電 阻 15K 1/8W，1個
電 阻 20K 1/8W，2個
電 阻 30K 1/8W，1個
電 阻 36K 8W，1個
電 阻 39K 1/8W，1個
電 阻 47K 1/8W，1個
電 阻 51K 1/8W，1個
電 阻 68K 1/8W，1個 |
電 阻 100K 1/8W，2個
電 阻 150K 1/8W，1個
電 阻 200K 1/8W，2個
電 阻 300K 1/8W，1個
電 阻 470K 1/8W，1個
電 阻 510K 1/8W，1個
電 阻 1M 1/8W，1個
電 位 器 470Ω 1/2W，1個
電 位 器 1K 1/2W，2個
電 位 器 4.7K 1/2W，1個
電 位 器 10K 1/2W，1個
電 位 器 47K 1/2W，1個
電 位 器 100K 1/2W，1個
電 位 器 470K 1/2W，2個
電 位 器 1M 1/2W，1個
電 解 電 容 0.1UF 16V， 1個
電 解 電 容 4.7UF 16V， 1個
電 解 電 容 10UF 16V， 3個
電 解 電 容 33UF 16V， 1個
電 解 電 容 47UF 25V， 2個
電 解 電 容 100UF 35V， 3個
電 解 電 容 220UF 35V， 1個
電 解 電 容 470UF 35V， 1個
瓷 片 電 容 300P 63V， 1個
瓷 片 電 容 1000P 63V， 2個
瓷 片 電 容 4700P 63V， 1個
瓷 片 電 容 0.01UF 63V， 3個
瓷 片 電 容 0.1UF 63V， 2個
瓷 片 電 容 0.47UF 63V， 1個
瓷 片 電 容 1UF 250V， 1個
瓷 片 電 容 2UF 250V， 1個
音頻輸入變壓器， 1個
音頻輸出變壓器， 1個
變 壓 器 220/6V，.6V，.24V，8W，1個
電 感 8Ω， 1個
電 感 390UH， 1個
二 極 管 4007， 4個
二 極 管 2AP9 ，1個
發 光 二 極 管， 2個
穩 壓 二 極 管 2CW54， 2個
穩 壓 二 極 管 2CW76， 1個
光 敏 二 極 管， 1個
晶 振 10M， 1個
場 效 應 管 3DJ6， 1個 |
單 結 管 BT33， 1個
晶 閘 管 KP1， 1個
三 極 管 3DG6， 2個
三 極 管 3DG12， 2個
三 極 管 3AX31， 1個
三 極 管 3DA1 ，1個
三 端 穩 壓 7805， 1個
指示燈(信號燈) 12V， 1個
開 關 ，2個
喇 叭 8Ω/0.2W，1個
繼 電 器 6V， 1個
直流電表 ±100UA ，1個
直流表 1000UA ，1個
直流電 表 10MA ，1個
電平開關和邏輯電平指示 16位， 2個
集 成 座 14腳， 4個
集 成 座 16腳，2個
集 成 座 20腳， 1個
集 成 座 28腳， 1個
集 成 運 放 UA741， 2個
定 時 器 NE555， 1個
功率放大器 LA4101， 1個
數模轉換器 DAC0832， 1個
模數轉換器 ADC0809， 1個
TTL與非門 74LS00， 1個
TTL集電極開路與非門 74LS03， 1個
TTL非 門 74LS04， 1個
TTL與 門 74LS08 ， 1個
TTL三輸入與門 74LS11， 2個
TTL四輸入與非門 74LS20， 1個
TTL或 門 74LS32， 1個
TTL觸發器 74LS74， 2個
TTL異或門 74LS86， 1個
JK觸發器 74LS112， 1個
緩 沖 器 74LS125， 1個
譯 碼 器 74LS138， 2個
數據選擇器 74LS153， 1個
計 數 器 74LS160， 2個
計 數 器 74LS161， 1個
D觸發器 74LS175， 1個
加減計數器 74LS192， 2個
移位寄存器 74LS194，1個
計 數 器 74LS196， 3個
CMOS與非門 CD4011， 1個 |
創新實訓項目舉例：
A、創新模擬部分實訓
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
B、數字創新部分實訓
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
表二 實訓線路板套件（套）
|
序號
|
名稱
|
實訓目的
|
|
1
|
三端穩壓電源
|
掌握三端穩壓模塊的接線方法及應用；
|
|
2
|
串聯型直流穩壓電源
|
掌握串聯型直流穩壓器的調試方法；
|
|
3
|
低頻信號電壓放大器
|
掌握放大器的工作原理、裝配焊接工藝、調試方法；
|
|
4
|
具有負反饋信號放大器電路
|
掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法；
|
|
5
|
文氏橋振蕩器的焊接與制作
|
掌握運放741工作特點及文氏振蕩器的工作原理；
|
|
6
|
電池電壓監視電路
|
熟悉應用廣泛的電壓監視器的工作原理及制作方法；
|
|
7
|
電子催眠器
|
掌握單結管的工作原理及應用；
|
|
8
|
模擬“知了”電子電路
|
掌握多諧振蕩器和音頻振蕩器的工作原理及應用；
|
|
9
|
實用聲控、光控節電照明燈電路
|
掌握555時基集成電路、可控硅、聲、光元器件的綜合實際應用及焊接、調試技能和綜合訓練；
|
|
10
|
語音報警喇叭
|
掌握門鎖防盜報警器電路的工作原理；
|
|
11
|
邏輯測試器
|
了解集成運放LM324的具體應用，熟透邏輯測試器的電路結構和工作原理；
|
|
12
|
正負脈沖信號
|
掌握正負脈沖的工作原理及集成的功能特性；
|
|
13
|
智力競賽搶答器
|
了解晶閘管的特性及應用，掌握晶閘管構成的多路搶答器的工作原理，進一步熟悉電子電路的裝配、調試、檢修方法；
|
|
14
|
水位報警器
|
熟悉數字集成與非門電路的應用，掌握電路的工作原理；
|
|
15
|
迷你閃光彩燈
|
熟悉彩燈控制原理，使學生進一步熟悉電子電路的制作工藝；
|
|
16
|
光控音樂門鈴
|
了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理；
|
|
17
|
實用模擬自然風控制器
|
掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法；
|
|
18
|
臺燈調光器
|
了解晶閘管和單結晶閘管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理；
|
|
19
|
實用CMOS觸摸鎖鑰
|
了解CMOS反相器的特性及在控制電路中的應用，掌握觸摸鎖鑰電路工作原理；
|
|
20
|
自動充電器
|
掌握變壓器、繼電器在電路中的運用，及該電路的工作原理；
|
|
21
|
分立AM收音機
|
六管超外差便攜式，掌握收音機的工作原理及調試方法；
|
|
22
|
數字萬用表
|
三位半顯示，可測電壓、電流、電阻、晶體管；
|
|
23
|
機器貓
|
機、電、聲、光、磁結合，可以通過聲、光、磁三種方式讓機器貓動起來，通過制作完成EDA實踐的全程訓練過程。
|
|
24
| 高仿真轉盤工程車
| 可編程單片機控制高仿真轉盤工程車產品模型組裝與調試組件------綜合能力訓練二
|
|
25
|
足球機器人
|
足球機器人組裝與調試組件------綜合能力訓練三
|
表三 工具套件
1、MF-47萬用表 1只
2、剝線鉗 1把
3、尖嘴鉗 1把
4、斜口鉗 1把
5、大小 十字螺絲刀 各1把
6、大小一字螺絲刀 各1把
7、鑷子 1把
8、剪刀 1把
9、35W烙鐵 1把
10、吸錫器 1把
11、熱風撥放臺 1臺
11、放大鏡臺燈 1臺
12、焊錫絲、松香 若干
四、YYSJ-1多媒體示教臺（全室配一臺）
1、產品概述：
該設備是根據實訓室教學管理的要求而設計開發的多功能型多媒體網絡化示教控制系統。系統采用半圓形設計，分為圖像影音控制區、電源、網絡控制區、計算機控制區等三大部分，配套有網絡控制系統、影音控制系統、電源控制系統及智能考核軟件、網絡監控管理軟件等軟硬件設備，可對學生系統進行電源控制，計算機網絡控制、工控設備網絡控制等。
2、技術參數：
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤50mA），過流保護
規格尺寸：2400×800×780mm
額定功率：<11KW（12臺為例）
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：100Kg
3、產品結構：
桌身部分：采用國家甲級環保型16mm厚三聚氰胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用。可放置 各種多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色絲印工藝，顏色協調、設計合理。各分組電源、主控器材、控制電源等布局科學操作方便。
無線電源遙控部分：
"電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制？刂婆_具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點？偪刂婆_與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。一套"電源無線總控制臺"可對單個實驗室的32臺實驗設備進行單臺、多臺或全部設備的電源開關無線控制。每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺實驗設備的電源開關無線控制。配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
上位機軟件功能
1.串口掃描檢測
2.通過串口發送工作臺工作命令
3.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4.能控制最多128工作臺
5.開關工作臺操作時間顯示
4、基本配置：
|
序號
|
配置名稱
|
型號
|
規格(長×寬×高)
|
單位
|
數量
|
備注
|
|
一、組合式多媒體示教臺配置：
|
|
1
|
組合式多功能示教臺
|
KYSJ-1
|
2400×800×780mm
|
套
|
1
|
|
|
2
|
無線遙控電源控制系統
|
YY-10
|
|
套
|
1
|
|
|
3
|
高級五輪轉椅
|
|
|
張
|
1
|
|
|
二、多媒體設備配置：
|
|
4
|
功放機
|
|
|
臺
|
1
|
|
|
5
|
音箱
|
|
|
個
|
2
|
|
|
6
|
無線話筒
領夾式
|
|
|
只
|
2
|
|
|
7
|
座式話筒
|
|
|
只
|
1
|
|
|
8
|
計算機系統 P4級系統，19寸液晶顯示器
|
|
|
套
|
1
|
|
|
9
|
多媒體投影機VT系列 2500流明
|
|
|
臺
|
1
|
|
|
10
|
玻璃珠銀幕 電動120吋
|
|
120吋
|
幅
|
1
|
|
|
11
|
SMT視頻教學資源及相關學習資料 |
|
軟件CD
|
套
|
1
|
|
|
12
|
PCB視頻教學資源及相關學習資料 |
|
軟件CD
|
套
|
1
|
|
|
13
|
電工電子電拖及自動控制技能鑒定仿真軟件
|
|
|
套
|
1
|
|
|
