五、基本配置
（一）氣動元器件配備：

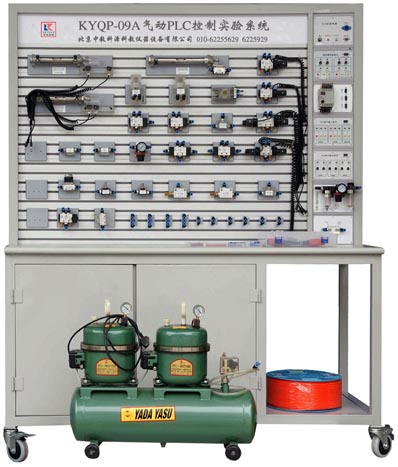

實驗采用的氣動元件，安裝在帶彈性插腳的透明有機玻璃底板上，并配裝快速接頭，可方便快捷的在實驗支架上安裝及搭建實驗回路。
空氣壓縮機，空氣過濾、減壓、油霧器三聯(lián)件，減壓閥，手動換向閥，電磁換向閥，
氣控換向閥，行程閥，單向閥，節(jié)流閥、單向節(jié)流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉(zhuǎn)氣缸，行程開關（常閉、常開）等。
（二）電氣控制單元：
電氣控制單元：由電源模塊、PLC控制模塊、輸入模塊、輸出模塊、繼電器控制模塊組成。
1、電源單元：輸入電壓： AC 220V 50HZ 輸出： DC 24V/2A
2、PLC可編程序控制器：采用三菱FX1s-14MR主機（或松下FP-X L14型），8輸入，
6輸出。
3、PLC電氣控制輸入單元：與PLC采用電纜9針232接口連接。連接后為PLC提供主令輸入信號，及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
4、PLC電氣控制輸出單元：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
5、繼電器控制單元：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過接輸出口插孔控制電磁閥通斷。

氣動元件配置板1 氣動元件配置板2
|
