KYLY-GDAZ1型管道安裝及控制實訓裝置

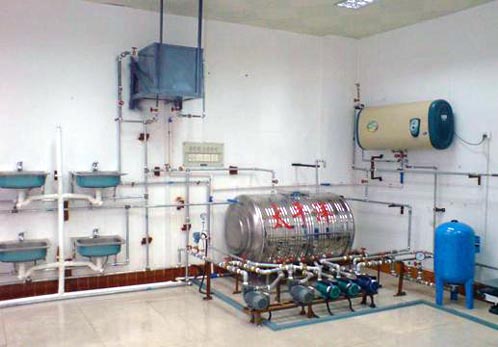

一、功能特性 用戶終端：不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層各3個住戶用水終端 水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。 三相水泵：兩臺，為恒壓供水系統提供動力 單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力 壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力 膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力 高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停 氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源 高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號 壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力 熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路 散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣 控制電柜：系統控制單元，包括DDC直接控制器、變頻器、交流接觸器以及相關控制、保護設備 組態軟件：配套組態王軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制 計算機：安裝LonMaker3.2l軟件，安裝秘維護LON網絡，對系統進行在線監控 進水、排水管道：包括水管、手閥、單向閥以及各種配套設備 二、實踐項目 給排水系統的認識 級排水系統的常用器件和系統組成 恒壓供水系統原理及工作流程 變頻恒壓供水系統操作實踐 氣壓供水系統原理及工作流程 氣壓供水系統操作實踐 水泵水箱聯合供水系統原理及工作流程 水泵水箱聯合供水系統操作實踐 供熱/暖系統工作原理及工作流程 供熱/暖系統操作實踐 給排水系統組態控制實踐 組態軟件組態監控界面設計實踐 DDC直接數字控制器的使用實踐 DDC直接數字控制器程序設計實踐
