一、 概述
KYDG-213J型中級維修電工及技能實訓裝置，是根據機械工業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》和《中級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實用裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

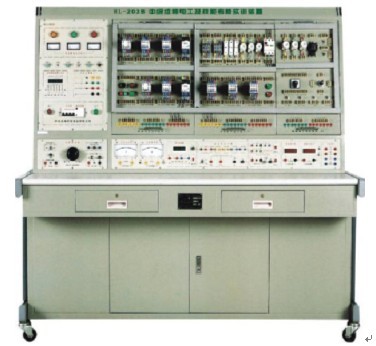

KYDG-213J型中級維修電工及技能實訓裝置
二、 特點
1、 電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2、 操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約用房、減少基建投資；
3、 技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4、 設有電壓型漏電保護器確保操作者的安全；各電源輸出均有監示及短路保護保護功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），這學生實驗技能的考核提供了一個統一的標準。
三、技術性能
1、輸入電壓：三相四線制380V±10% 50HZ
2、工作環境：環境溫度范圍為-5～+40oC 相對濕度﹤85%（25oC）海拔＜4000m
3、裝置容量；＜1.5KVA
4、外形尺寸：145 x 70 x 175 cm3
四、實驗實訓項目
<一>實驗項目
1．三相異步電動機直接啟動控制
2．三相異步電動機接觸器點動控制線路
3．三相異步電動機接觸器自鎖控制線路
4．三相異步電動機定子串電阻減壓?jiǎn)?dòng)手控制線路
5．三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
6．Y--△啟動控制線路
7．用倒順開關的三相異步電動機正反轉控制線路
8．接觸器聯鎖的正反轉控制線路
9．按鈕聯鎖的三相異步電動機正反轉控制線路
10．雙重聯鎖的三相異步電動機正反轉控制線路
11．單向減壓?jiǎn)?dòng)及反接制動控制線路
12．能耗制動的控制線路
13．三相異步電動機的順序控制
14．三相異步電動機的多地控制
15．工作臺自動往返控制線路
16．接觸器控制雙速電動機的控制線路
17．時間繼電器控制雙速電機的控制線路
18．按定子電流原則加入勵磁的起動控制線路
19．并勵直流電動機電樞回路串電阻起動與調速
20．勵磁反接制動的控制線路
●增加的配置
（1）電樞電源：直流220V/0.5A，具有短路保護。
（2）勵磁電源：直流0～220V/2A連續可調電源一路，具有短路保護。
（3）直流勵磁電機：220V；50W。
（4）雙速電機：380V；180W；鋁合金外殼。
（5）電子實訓線路套件：
1、聲光控開關電路
2、電子門鈴電路
3、數字鐘電路
4、調頻收音機線路
（6）維修電工實訓掛箱五
提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
五、 裝置的配置
（一） DW01電源、儀器控制屏
控制屏為鐵質雙層來光密紋噴塑結構，鋁塑面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
（1）三本四線電線電源輸入，經漏電保護器后，經過總開關，由接觸器通過起、停按鈕進行操作；
（2設有450V指針式電壓表三只；指示電源輸入的三相電壓：
（3定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄告警次數，為學生實驗技能的考核提供一個統一的標準。
2、交、直流電源
（1）勵磁電源：直流220V/0.5A，具有短路保護。
（2）電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
（3）直流穩壓電源：±12V/0。5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
（4）交流電源：①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以另380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V交流電壓；②設有單相調壓器一組，可得到交流0～250V可調電壓；③控制屏設有單本三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
（1）交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
（2）交流電壓表；0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
（3）功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分為八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
（4）直流電壓表：直流數字電壓表1只，測量范圍0~300V，三位半數顯，輸入阻抗10MΩ，精度0.5級。
（5）直流電流表：直流數字電流表1只，測量范圍為0~5A，三位半數顯，精度0.5級。
4．整流二極管：1N5408四只
（二）實驗桌
實驗桌為鋼塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子設有抽屜。
(三)實驗組件
1．TX001實訓單元掛板：掛箱上裝有漏電保護開關、熔斷器、時間繼電器（電子式）、指示燈、按鈕開關、接線端子排等，該單元掛板為實訓電路提供電源總開關，指令開關，電路的短路保護和電路運行的指示信號。
2．TX002 實訓單元掛板：掛箱上裝有交流接觸器、熱繼電器、時間繼電器、信號指示燈、接線端子排，該單元掛板與掛板1配套使用，可完成電動機轉動方向、降壓?jiǎn)?dòng)、電氣制動等基本控制電路和由自鎖、聯鎖、行程、控制、時間等控制原則與過載、過電壓、欠電壓、零壓等保護組成的電動機控制電路連接實訓。也可完成電工上崗、初級、中級考核有關電動機控制電路連接的實訓和考核。
3．TX003實訓單元掛板：掛箱上裝有鎮流器、日光燈管、啟輝器、電流繼電器、按鈕開關、指示燈、接線端子排等，該單元掛板可完成日光燈電路、電能測量電路和單元配電板電路的實訓。與掛板1和掛板2配合，可在各種電動機的控制電路中添加過電流保護。該單元掛板也可完成電工上崗、初級、中級考核有關照明電路連接的實訓和考核。
4．TX004實訓單元掛板：掛箱上裝有電磁鐵、時間繼電器、急停開關、萬能轉換開關、十字開關、過載保護器、行程開關，該單元掛板與掛板1和掛板2配合，可完成復雜程度不同超過銑床控制電路的電動機控制電路或生產機械、控制電路的實訓。該單元板也可完成電工上崗、初、中級考核有關生產機械控制電路連接的實訓和考核。
5．TX005實訓單元掛板：裝有三組90Ω/1.3 A磁盤電阻等，該單元掛板與掛板2配合，可完成電動機定子繞組串聯電阻啟動，直流電動機電樞串聯電阻啟動等實訓。
6．直流并勵電動機DC220V
7．三相鼠籠異步電動機AC380
8．雙速異步電動機AC380（△/YY）
9．配有電力拖動仿真軟件，用于設計的電路的仿真調試。
10．實驗用器件控制屏正面大凹糟內，設有兩根不銹鋼方管，可掛置各實驗組件。
