一、概述
KYZK-VP5中央空調空氣處理系統實訓裝置，是從實訓教學需求的角度出發，根據目前國內建筑電氣，樓宇智能化精心設計的綜合實驗裝置,以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。

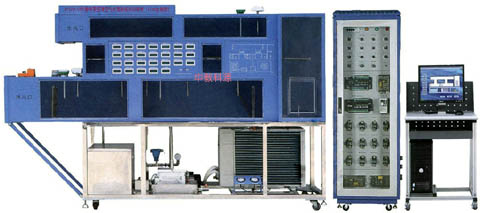

KYZK-VP5型中央空調空氣處理系統實訓裝置（LON總線型）
二、系統特點
1.工程化概念強--實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2.技術先進--控制系統部分應用了代表當今中央空調控制系統技術潮流的LONWORKS總線技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3.開放性好--整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、系統組成
中央空調系統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。
對象系統集成了四個部分的內容：1、空氣系統區；2、熱交換區；3、操控及數據顯示；4、電氣控制區；

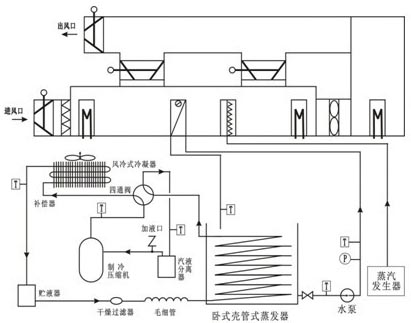

中央空調對象結構及控制系統的結構圖如下圖所示。
二、功能特性：
1.工業現場總線實訓：硬件配置、實際安裝操作實訓、軟件編程設置；
2.數據采集功能：傳感器及各種A／D采集模塊配置、安裝及軟件編程設置；
3.組態軟件應用：通訊設置、動畫制作、變量調用及編程等實訓；
4.遠程控制：教師可能網絡實現對中央空調及冷庫的控制及管理；
5.PLC可編程控制器應用：基本指令、高級指令編程實訓及接線操作實訓；
7.可通過網絡進行中央空調虛擬考核。
三、主要技術要求及主要參數
1、特點
1）控制器應采用西門子S7-200可編程控制器
2）控制平臺應有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制
3）控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行
4）控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠?qū)崿F(xiàn)給模擬大廳和模擬房間制冷和供暖的水系統循環。
2、技術參數
1）輸入電源：三相五線～380V±10% 50Hz
2）制冷功率：2300W 電流：11A
3）制熱功率：2000W 電流：9A
4）制冷劑/用量：R22 2kg
5）鍋爐功率：1200W 電流：7.5A
6）風機盤管：350m3/h
7）外形尺寸：8000×6000×2000mm
8）負載功耗：8KVA
3、系統組成
1）采用3匹水冷機組，配置2臺冷卻水泵（其中1臺備用）、2臺冷凍水泵，終端采用一個模擬大廳（帶新風系統）和一個模擬客房，采用一套分水器和集水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制�？照{(diào)的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入PLC中，再由PLC送到計算機中進行實時顯示監控、并有組態軟件實時監控整個系統當前的工作狀態及各點溫度的數值變化。
2）裝置可實現手動控制和計算機控制兩種控制方式：
3）手動控制按鈕在控制柜的門上，控制按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控制；同時并將一系列的保護開關的輸出點也接入PLC的輸入端，能達到全面的監控和管理。
4）計算機控制則采用組態技術建立計算機與PLC之間的穩定通訊，能控制整個中央空調，并實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控制。
4、基本配置
冷水制冷機組（配3匹旋轉式壓縮機、3匹內平衡熱力膨脹閥、殼管式冷凝器及干式蒸發器）1臺；冷卻水系統（2臺冷卻水泵、1臺3噸玻璃鋼冷卻水塔、水流開關）1套；冷凍水系統（2臺冷凍水泵1套分水器及集水器1臺膨脹水箱、水流保護開關）；供暖系統（1臺模擬鍋爐(電加熱式)，1臺專用熱水換熱水泵及板式換熱器）模擬客房（1個客房模型，1臺風機盤管，1套溫控器系統）；模擬大廳（1個大廳模型，1套新風處理系統，
1套回風管及相關配套設備）；控制柜內置1臺S7-200西門子主機、1塊數字量擴展量模塊、2塊模擬量擴展量模塊及相關繼電器、控制開關、指示燈、標準通信接口和配套設備)；工業組態軟件；PLC編程軟件；中央空調PLC應用程序；中央空調組態應用程序；型材電腦桌；
5、實訓項目
1) 中央空調的硬件設備的孰悉
2) 中央空調的啟動、運行、調試技術的實訓
3) 中央空調運行工作情況、運行參數檢測分析
4) 中央空調控制原理的認識
5) PLC可編程控制器編程
6) 數據采集技術的應用
7) 組態技術應用
8) 網絡技術的應用（遠程控制）
9) 傳感器及變送器安裝和使用。
|
