一、產品概述：
KYZL-2012BP型變頻空調制冷制熱綜合實驗裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和崗位培訓的要求，按照職業院校的教學和實訓要求而開發和生產的產品。
分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。
冰箱方面前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。
配有巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。
具有密碼開機和定時關機功能，方便實驗室的管理。
變頻部分有液晶顯示屏顯示當前數據。

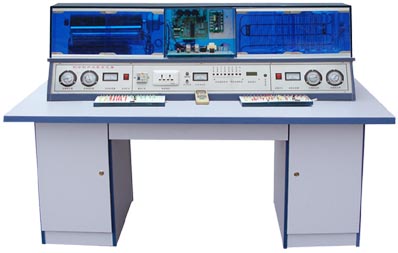

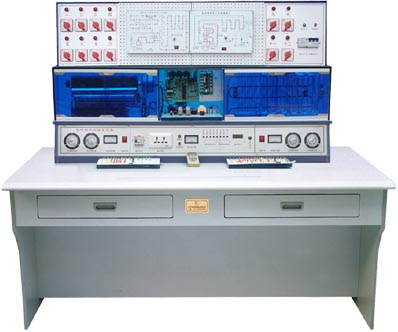

老師示教臺 學生實驗臺（每桌二座）

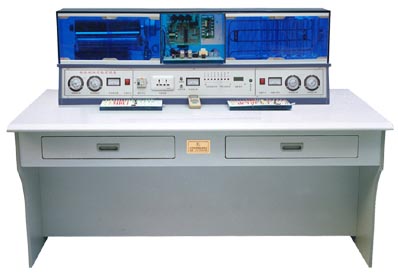

老師示教臺 學生實驗臺（每桌二座）
一、實訓項目
1．電冷箱實訓項目:
1）制冷壓縮機過熱保護器損壞；
2）電冰箱輸入電源保險絲斷路；
3）電冰箱冷藏室照明燈損壞；
4）電冰箱冷藏室門開關斷路；
5）電冰箱溫度控制器斷路；
6）電冰箱制冷系統臟堵；
7）電冰箱制冷系統冰堵；
8）電冰箱不制冷。
2．變頻空調部分實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障 ；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不制熱 ；
8)不制冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
3．空調冰箱系統流程實習項目：
1、普通單門電冰箱系統流程
2、雙門直冷式電冰箱制冷系統流程
3、雙門間冷式電冰箱制冷系統流程
4、單門直冷式電冰箱電控系統流程
5、雙門間冷式電冰箱電控系統流程
6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程
8、分體式熱泵型空調器系統流程
9、分體式熱泵型空調器電控系統流程
10、窗式電泵型空調器系統流程
11、風冷柜式空調器電控系統流程
12、電冰箱動態演示系統
13、分體式熱泵型空調器動態演示系統
14、電冰箱模擬演示系統（硬件）
15、變頻空調模擬演示系統（硬件）
二、結構特點
KYZL-2012BP型變頻空調制冷制熱綜合實驗裝置采用敞開式結構，分為電冰箱和變頻空調兩個部分，制冷管道分層次展開而變得簡潔明了，從而使復雜的制冷結構變得通俗易懂，便于學生全面了解電冰箱結構特點和工作原理。
2. 實驗裝置具有密碼開機、定時關機等功能。
3．具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據�？蓹z測的關鍵點分別是：
1） 正常環境溫度
2） 空調壓縮機排氣管
3） 空調壓縮機回氣管
4） 空調冷凝器排風口
5） 空調蒸發器出風口
6） 電冰箱壓縮機
7） 電冰箱冷凝器
8） 電冰箱蒸發器
4．實驗臺整體高度只有117cm，使教室視野更加開闊，便于教師監控實驗過程。
四、實訓裝置配置(以下為單臺配置)
| 序號 |
名稱 |
數量 |
性能及規格 |
| 1 |
學生桌 |
1張 |
臺面材質防火板，鋼木結構1600㎜×700㎜×750㎜ |
| 2 |
學生實驗臺 |
1臺 |
全透明有機機玻璃開放式實驗臺 |
| 3 |
學生凳 |
2張 |
塑鋼結構 |
| 4 |
教師桌 |
1張 |
臺面材質防火板，桌身材質三聚氰胺板1600㎜×700㎜×750㎜ |
| 5 |
教師實驗臺 |
1臺 |
全透明有機機玻璃開放式實驗臺 |
| 6 |
教師椅 |
1張 |
五輪轉椅 |
| 7 |
教師演示軟件 |
1套 |
能夠進行制冷、制熱動態模擬 |
| 8 |
產品說明書 |
2套 |
應具備詳細實驗指導資料 |
| 9 |
常用工具 |
1套 |
"詳見"制冷制熱全套操作工具 |
| 10 |
空調壓縮機 |
1臺 |
立式變頻 |
| 11 |
冰箱壓縮機 |
1臺 |
臥式 |
| 12 |
空調冷凝器 |
1只 |
頁式 |
| 13 |
空調蒸發器 |
1只 |
銅管/鋁質頁式 |
| 14 |
四通閥 |
1只 |
銅質、電動 |
| 15 |
空調遙控器 |
1只 |
紅外 |
| 16 |
手閥 |
4只 |
銅質 |
| 17 |
視液鏡 |
2只 |
圓鏡直視、銅質外殼 |
| 18 |
起動電容 |
1只 |
無極 |
| 19 |
風機 |
2個 |
單相 |
| 20 |
5W變壓器 |
1個 |
鐵芯 |
| 21 |
10W變壓器 |
1個 |
鐵芯 |
| 22 |
空調過濾器 |
1個 |
銅質、管狀 |
| 23 |
冰箱過濾器 |
1個 |
銅質、管狀 |
| 24 |
冰箱冷凝器 |
1個 |
鐵質噴塑、片式 |
| 25 |
冰箱蒸發器 |
1只 |
鋁質、管式 |
| 26 |
冰箱溫控器 |
1只 |
機械可調 |
| 27 |
實驗臺面板 |
1張 |
鋁塑絕緣 |
| 28 |
高壓表 |
2只 |
指針式 |
| 29 |
低壓表 |
2只 |
指針式 |
| 30 |
0-220V交流電表 |
1只 |
指針式 |
| 31 |
0-5A電流表 |
2只 |
指針式 |
| 32 |
航空插 |
2只 |
鋼質自鎖 |
| 33 |
溫度巡測系統 |
1套 |
單片機控制 |
| 34 |
保險管座 |
1個 |
管式 |
| 35 |
漏電保護開關 |
1個 |
單相雙線 |
| 36 |
電源插座 |
2個 |
萬能插 |
| 37 |
B型四腳開關 |
2只 |
帶燈開關 |
| 38 |
演示板 |
2塊 |
動態模擬制冷、制熱全過程 |
| 39 |
圓形銅管 |
1套 |
|
| 40 |
密碼開機，定時關機模塊 |
1套 |
數碼顯示 |
| 41 |
空調變頻控制模組 |
1套 |
液晶顯示 |

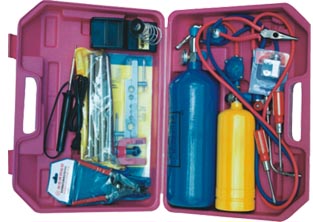

五、制冷制熱全套操作工具：（單臺配置）
| 序號 |
名 稱 |
數量 |
性能描述 |
| 1 |
彎管器 |
1付 |
鋼質 |
| 2 |
擴口器 |
1付 |
鋼質 |
| 3 |
鋼管割刀 |
1把 |
鋼質 |
| 4 |
電鉻鐵 |
1把 |
內熱式 |
| 5 |
烙鐵架 |
1個 |
阻燃 |
| 6 |
剝線鉗 |
1把 |
多用 |
| 7 |
尖嘴鉗 |
1把 |
鋼質、絕緣 |
| 8 |
螺絲刀 |
2套 |
十字、一字各1把 |
六、制冷制熱實驗室設備主要技術參數：
1、工作電源：AC220V±5%（單向）
2、額定頻率： 50Hz
3、適用電壓范圍：160V～253V
4、最大遙控距離8m，角度90度。
5、噪聲：內機37-44dB，外機是55-65dB。
6、環境溫度：-5℃-40℃
7、相對濕度：≤85%（25℃）
8、整機功耗：<1KW（空調制冷-600W 空調制熱-750W 冰箱-75W）
9、壓縮機功率：空調-1PH 冰箱-1/10PH
10、制冷劑類型：空調-R22 冰箱-R12
11、電冰箱最大壓力：1。5Mpa
12、外形尺寸：160cmX80cmX117cm
13、安全保護措施：具有過壓、過流、過載、漏電、接地等多種保護措施。
