KYZL-2109型制冷制熱實訓臺
一、產品概述：
KYZL-2109型制冷制熱實訓臺，集分體式空調、風冷式化霜冰箱于一體，運用組合式敞開設計，并人為地添加了電路、管路常見故障，讓學生全面、系統地了解和掌握空調、冰箱的電路原理、電氣控制，制冷循環、制熱循環、電路故障、管路故障的分析、排除和維護方法，使學生在學習理論的同時，通過動手掌握實操技能。
二、技術參數:
工作電源：單相三線 220V±5％ 50Hz
安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
外形尺寸：1600×700×1550mm
額定功率：<1.5KW
制冷制熱量：制冷530K、制熱600K
制冷劑：空調F-22、冰箱F-12
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：80Kg
三、產品結構:
實訓臺：
桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌體分為左右兩柜可用于存放單元模塊，中間設有兩個抽屜可放置實驗指導書及實訓工具。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

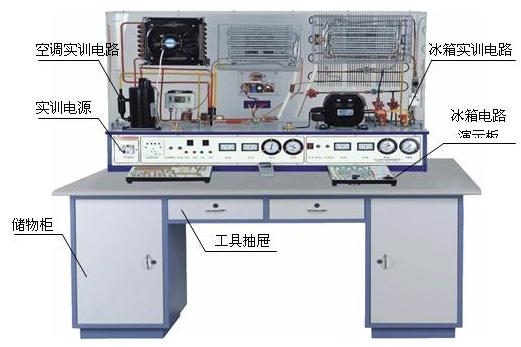

實驗屏部分：外罩采用進口8mm透明有機玻璃經模具精加工而成。內裝有：一、分體式空調器部分：進口空調壓縮機、蒸發器、冷凝器、四通換向閥、遙控電腦板、壓力控制器、視液鏡、截止閥、加液閥、電流表、電壓表、低壓表、高壓表等空調部分所需的管路及電路配件。二、冰箱部分：冰箱壓縮機、風冷式蒸發器、冷凝器、溫度控制器、視液鏡、截止閥、加液閥、電流表、電壓表、低壓表、高壓表等電冰箱所需的管路及電路配件。同時該設備還可設置常見的管路與電路故障。模擬部份：模擬板采用高級敷銅板印刷電路而成，外框采用ABS塑料模具注塑一次成型。模擬板上電子閃光燈的流向模擬空調或者冰箱在工作過程中的氟利昂的流向，便于學生掌握空調和冰箱的工作原理。
四、實驗項目：
A、空調部分故障
1．壓力控制器斷路
2．遙控接收器+5V斷路
3．室內風機斷路
4．四通閥斷路
5．四通閥線圈斷路
6．冷凝風機斷路
7．過熱過載保護器斷路
8．壓縮機運轉電容斷路
B、冰箱部分故障
1．電源開路
2．過載保護器斷路
3．啟動器短路
4．燈泡燈絲斷路
5．溫控器斷路
6．除霜定時器電機斷路
7．溫度保險絲斷路
8．加熱管開路
9．除霜計時器斷路
五、基本配置：
| 序號 |
配置名稱 |
型號 |
規格（長×寬×高） |
單位 |
數量 |
| 1 |
電源實驗屏 |
KYZL-2109 |
1320×360×680mm |
套 |
1 |
| 2 |
鋼制實驗臺 |
KYZL-2109 |
1600×700×760mm |
套 |
1 |
| 3 |
實驗演示模塊 |
KYZL-2109 |
350×250×20mm |
套 |
2 |
| 4 |
實驗導線 |
|
|
套 |
1 |
| 5 |
遙控器 |
|
|
個 |
1 |
| 6 |
實驗指導書 |
|
|
本 |
1 |
|
