一、概述:
近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備，為此，本公司開發了數控銑床電控系統原理及調試維修實驗實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

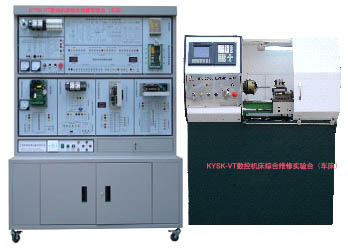

KYSK-VT數控機床綜合維修實驗臺（車床）
二、產品組成部分:
數控銑床綜合實驗裝置是由數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動及電機模擬運行及電機輸入輸出模塊、刀架接口板、開關電源以及0625型數控車床等組成。
三、可開設的實驗實習項目:
數控車床系統操作編程實驗
主軸變頻單元的調試與故障診斷實驗
步進驅動單元的控制與故障診斷實驗
數控車床電氣控制設計與分析實驗
數控各單元的連接、控制與故障診斷
電動刀架控制原理實驗及接線。
數控車床螺紋加工實驗
數控車床的冷卻與照明實驗
KY、CNC、LATHE0625型數控車床
一、特點:
0625數控車床是我廠為滿足廣大客戶的要求而開發設計的一種經濟型封閉式數控車床，它采用機電一體化設計，性能可靠，外形美觀，操作使用簡單方便�？赏ㄟ^(guò)CAD/CAM軟件進行自動編程，是加工復雜異形面零件的理想設備。
二、主要用途:
0625型數控車床適用于各種金屬材料、鋁合金、黃銅、工程塑料類車削加工工作。如車削外圓柱面、圓錐面、端面等。可以車削公制和英制螺紋，并能進行鉆孔，鉸孔等工作，是車削細長軸、螺紋的最理想工具。
三、技術參數:
| 床身上最大回轉直徑 |
250mm |
| 床身上最大車削直徑 |
150mm |
| 刀架上最大回轉直徑 |
90mm |
| 最大加工長度 |
|
| 機床中心高 |
125mm |
| 主軸通孔直徑 |
32mm |
| 主軸孔前端錐度 |
莫氏5號 |
| 主軸轉速（變頻調速） |
100-1500mm/min |
| 自動刀架 |
四工位 |
| 最小進給量 |
0．005mm |
| 控制軸數 |
兩軸聯動+主軸控制 |
| X軸快進速度 |
1500mm/min |
| Z軸快進速度 |
1500mm/min |
| 主電機功率 |
0.75KW |
| 尾架套筒錐度 |
莫氏3號 |
| 尾座套筒行程 |
90 mm |
| 機床外形尺寸(長×寬×高) |
1230×630×1535mm |
| 重量 |
350kg |
| 冷卻泵功率 |
0.09kw |
