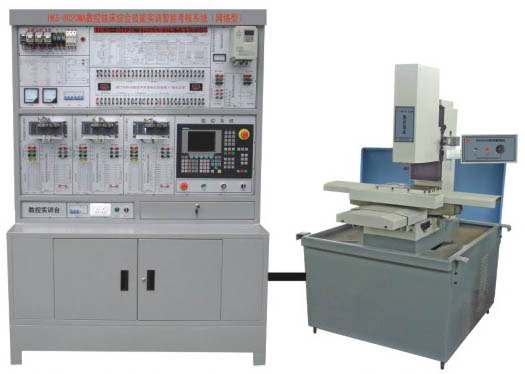

一、產品特點 1. 由數控銑床實訓臺和數控銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能； 2. 學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作； 3. 完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示； 4. 模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學； 5. 設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障，具有數控銑床的故障維修考核功能。 二、技術性能 1. 輸入電源:三相四線380V±10% 50Hz 2. 工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m 3. 裝置容量:＜4kVA 4. 外形尺寸:137cm×60cm×189cm 三、實訓裝置的基本配置及功能 1. 控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板； 2. 電源部分:采用三相四線380V交流電源供電，漏電保護器控制總電源； 3. 數控系統單元:采用西門子（SINUMERIK 802C base line）數控系統； 4. 驅動模塊:X/Y/Z進給軸均采用伺服電機驅動； 5. 主軸模塊:主軸電機為三相異步電機，由三菱變頻器進行無級調速。 四、KYVM160型數控銑床技術參數 ■工作臺面積: 280×160mm ■三向行程（X/Y/Z）: 250×160×180mm ■定位精度: ±0.05 mm ■T形槽數及寬度: 3×8mm ■刀柄形式: 彈簧夾頭ER16 ■主軸電機功率: 0.55kw ■主軸轉速: 100～3500rpm ■外形尺寸: 93cm×88cm×160cm ■機床重量: 350Kg 五、實訓項目 1. 數控銑床電氣系統的設計 2. 數控系統的初始化 3. 數控系統的參數設置 4. 輸入輸出信號的使用 5. 機床參考點的設置 6. 進給驅動單元的調試與應用 7. 主軸變頻器的調試與應用 8. 數控系統的通訊 9. PLC編程及應用 10. 數控銑床故障診斷與維修 11. 數控銑床編程操作與加工
