一、特 點:
◆系統由實訓臺和半實物組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床裝配調試、數控編程與加工操作等到多項教學實訓。
◆系統采用開放式結構，將一臺數控銑床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
◆數控系統單元采用法那科 "FANUC 0i Mate MC"數控系統。
◆半實物數控銑床采用直線圓形高碳鋼導軌，具有一定的銑削能力，可對有機玻璃、塑料等材料進行簡單銑削加工，具有真實數控銑床的機械運動，X、Y、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由三菱變頻器驅動，實現無級調速控制。

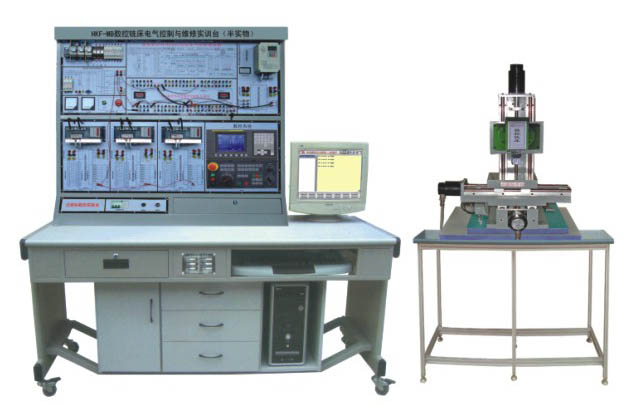

　　　　　　　　　　　　　　　　KYF-MB數控銑床電氣控制與維修實訓臺（半實物）

二、技術性能:
1. 輸入電源:三相四線380V±10% 50Hz
2. 裝置容量:＜2kVA
3. 實訓臺外形尺寸:137cm×60cm×189cm，
三、配置及功能:
1. 控制屏采用鐵質雙層亞光密紋噴塑結構。
2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，電壓表監控電網電壓。
3. X/Y/Z進給軸均采用βi系列交流伺服電機驅動。
4. 主軸電機由變頻器進行無級調速。
5. 設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；在實訓臺上有LCD點陣圖滾屏顯示故障代碼,具有數控銑床的故障維修考核功能。
四、半實物數控銑床參數:
●主軸夾頭裝夾范圍:φ1-13 mm
●工作臺面積 :300×200 mm
●工作臺T型槽數及寬度 :3×10mm
●X/Y/Z軸行程:200×200×150mm
●定位精度:0.02 mm
●主軸電機功率:180W
●主軸最高轉速:1500rpm
●外形尺寸:700×600×800 mm
五、部分實訓項目:
1. 數控銑床電氣系統的設計
2. 數控系統的初始化
3. 數控系統的參數設置
4. 輸入輸出信號的使用
5. 機床參考點的設置
6. 進給驅動單元的調試與應用
7. 主軸變頻器的調試與應用
8. 數控系統的通訊
9. PLC編程及應用
10. 數控銑床故障診斷與維修
11. 數控銑床編程操作與加工
