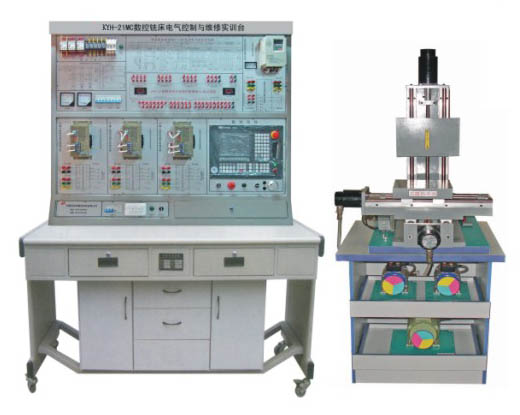

該實訓臺是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品，具有數控銑床的安裝調試、參數設置、PMC編程、故障診斷與維修、數控編程操作等多項功能。 KYH-21MC數控銑床電氣控制與維修實訓臺 一、特 點: ◆系統由實訓臺和三坐標組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床調試、數控編程與坐標運動等教學實訓。 ◆系統采用開放式結構，將一臺數控銑床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。 ◆三坐標平臺采用直線圓形高碳鋼導軌，滾珠絲桿傳動。具有較高的定位精度和重復定位精度。 二、技術性能: 1. 輸入電源:三相四線380V±10% 50Hz 2. 裝置容量:＜2kVA 3. 實訓臺外形尺寸: 137cm×60cm×189cm， 三、配置及功能: 1. 控制屏采用鐵質雙層亞光密紋噴塑結構。 2. 電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源。 3. 數控系統單元采用華中HNC-21M數控系統。 4. X/Y/Z進給軸均采用交流伺服電機驅動。 5. 主軸電機由變頻器進行無級調速。 6. 設計有專門的故障設置區和排故操作單元。 四、三座標平臺參數: ●工作臺面寬度（長×寬）:300mm×400mm ●工作臺X軸行程:250mm ●工作臺Y軸行程:200mm ●工作臺Z軸行程:200mm ●定位精度:0.02mm 五、部分實訓項目: 1. 數控銑床電氣系統的設計 2. 數控系統的參數設置與調整 3. 輸入輸出接口實訓 4. 機床參考點的調試 5. 伺服電機驅動單元的調試與應用 6. 變頻器的調試、參數設置與應用 7. 數控系統的通訊 8. 數控銑床故障診斷與維修 9. 數控系統的操作與編程
