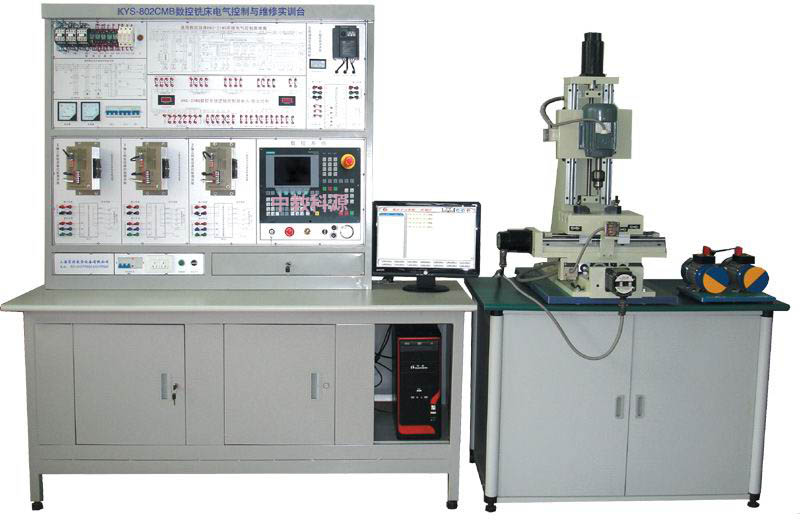

一、結構與特點： 1、KYS-802CMB數控銑床電氣控制與維修實訓系統，由實訓臺和三坐標組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床調試、數控編程與坐標運動等教學實訓。 2、系統采用開放式結構，將一臺數控銑床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。 3、三坐標平臺采用直線圓形高碳鋼導軌，滾珠絲桿傳動。具有較高的定位精度和重復定位精度。 二、技術性能： 1、輸入電源：三相四線380V±10% 50Hz 2、裝置容量：＜2KVA 3、實訓臺外形尺寸：1370mm×600mm×1890mm 三、配置及功能： 1、控制屏采用鐵質雙層亞光密紋噴塑結構。 2、數控系統單元采用西門子802C 數控系統。 3、X/Y/Z進給軸均采用交流伺服電機驅動。 4、主軸電機由變頻器進行無級調速。 5、設計有專門的故障設置區和排故操作單元。 四、半實物數控銑床參數： ◆工作臺面寬度（長×寬）：300×200mm ◆主軸端面至臺面最大距離：220 mm ◆主軸裝夾范圍：0.5~13mm ◆T型槽數及槽寬：3×8 mm ◆工作臺X軸行程：180mm ◆工作臺Y軸行程：90mm ◆工作臺Z軸行程：200mm ◆定位精度：0.02mm ◆主電機功率：150W 五、部分實訓項目： 1、數控銑床電氣系統的設計 2、數控系統的參數設置與調整 3、輸入輸出接口實訓 4、機床參考點的調試 5、伺服電機驅動單元的調試與應用 6、變頻器的調試、參數設置與應用 7、數控系統的通訊 8、數控銑床故障診斷與維修 9、數控系統的操作與編程
