一、產品介紹:
本系統是《MCS-51單片機原理與接口》《C8051Fxxx高速SOC單片機原理及應用》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備，在傳統實驗項目的基礎上增加了新型實用接口（如紅外線收發、多種總線開發、網絡通信等），為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

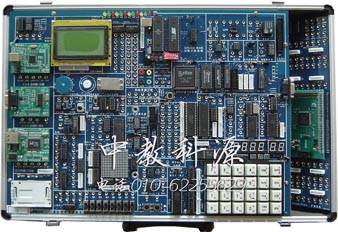

KY-52PE創新單片機.EDA綜合開發實驗儀
二、系統主要特點
（1）仿真器外接:仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有Keil-c仿真器K51U或選配208和其它型號仿真器。208高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，上位仿真軟件支持匯編、C語言、PL/M語言。可運行于WIN98/2000/NT/XP操作系統平臺。
（2）仿真C8051F 單片機（SOC）:該實驗系統可擴展C8051F020嵌入式實驗開發模塊, 并配有EC5型USB高速通訊仿真器，通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真；集成開發環境支持Silicon
Labs IDE和KEIL C軟件�？蓪�(duì)嵌入式系統C8051F 單片機（SOC）進行實驗、開發。
（3）支持EDA開發:通過選配EDA擴展卡，實現EDA和單片機兩合一，可分別控制實驗電路。
（4）實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發:主機板留有系統總線接口，通過單片機仿真器調試用戶系統。
（6）在線下載:在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（7）二種工作方式:一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
三、系統組成:
·硬件:
（1）輸入/ 輸出:128*64 LCD圖文電路（或字符式1602 LCD），16*16 LED點陣電路，開關邏輯電平輸入/
輸出電路，8MHZ時鐘與分頻，單脈沖發生器，ISP在線下載接口，PWM電路、射極跟隨器。
（2）常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L等；
（3）控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等；
（4）新型實用接口電路:數字溫度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日歷鐘（PCF8563）、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。外型尺寸(長*寬*高):52×33.5×10cm
|
|
(二)硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）8 / 12位A/D轉換實驗；
（10）8 / 12位D/A轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；☆
（13）微型打印機打印字符、曲線、漢字實驗；☆
（14）日歷時鐘DS12887控制實驗；☆
（15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1420控制實驗（錄音）；☆
（17）語音芯片ISD1420控制實驗（放音）；☆
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
|
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；
（29）CAN總線通訊接口實驗；☆
（30）以太網TCP/IP協議接口實驗；☆
（31）USB2.0通訊接口實驗�！�
（32）DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）I2C日歷時鐘實驗
（37）看門狗實驗
（38）PWM實驗
（39）射極跟隨器
（40）EDA擴展卡(isp1032/ep1k30等) ☆
|
