一、概述
隨著電子電路復雜度的加大，數字電路越來越多的在應用到電路設計中得到應用，可編程邏輯器件也被廣泛地用在各種電子產品的設計和應用過程中，而且占有比例越來越大。它一方面提高了產品的可靠性，另一方面也增加了設計的靈活性和可維護性，使電子電路的設計更加方便快捷。在硬件的設計思路上，要改變?cè)瓉韨鹘y(tǒng)的設計方式，用設計軟件的方式方法來設計硬件。結合多年EDA開發經驗，分析國內外多種EDA實驗儀，取長補短,我公司研制出了YYXE系列的產品，其中YYDZ-XE81型實驗開發系統是一種多功能、高配置、高品質的EDA教學與開發設備.
它既適用于高校電子/信息工程 (含DSP)、通信、機電一體化、計算機應用及自動控制等專業本/�？苹蜓芯可厴I(yè)設計，也適用于科研院所的產品及項目開發。

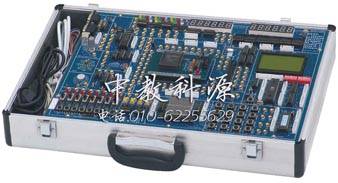

KYDZ-XE81型EDA實驗開發系統
每套價格:3900元
二、實驗系統的硬件配置:
三、實驗系統的硬件配置：
�。�1）主板可與多種下載板相適配，基本配置為Altera 1K30,其他下板選配（見下表）；
�。�2）6位動態掃描顯示電路；
�。�3）6位靜態鎖存顯示電路；
�。�4）12位發光二極管顯示電路；
�。�5）8位二檔開關及其電平指示電路；
�。�6）8位按鍵開關電路；
�。�7）2位脈沖開關電路；
�。�8）電子音響模塊；
�。�9）16*16 LED點陣顯示模塊；
�。�10）128*64 LCD的液晶顯示模塊；
�。�11）A/D 0809轉換器模塊；
�。�12）D/A 0832轉換器模塊；
�。�13）時鐘信號源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ；
�。�14）MCS-51單片機總線接口電路；
�。�15）40芯I/O擴展接口；
（16）一個5V蜂鳴器；
（17）一個四相步進電機；
�。�18）一個4*4小鍵盤；
�。�19）配有存貯器EPROM27256；
�。�20）一個RS232接口；
�。�21）一個VGA接口；。
（22）一個PS/2（鍵盤、鼠標）接口
三、實驗項目
<一>基本實驗:
（1）七人表決器；
（2）四位加法器；
（3）BCD碼加法器；
（4）格雷碼變換器；
（5）四位并行乘法器；
（6）觸發器；
（7）用ABEL語言設計74LS160功能模塊計數器；
（8）多模加減計數器；
（9）可控脈沖發生器；
（10）簡易數碼鎖；
（11）英語字母顯示實驗；
（12）八位乘法器；
（13）序列檢測器；
（14）可變模16位加法計數器；
（15）正負脈沖數控調制發生器；
（16）秒表。
<二>模塊實驗:
（1）A/D 0809模數轉換器實驗；
（2）D/A 0832數模轉換器實驗；
（3）步進電機控制實驗；
（4）16*16 LED點陣顯示實驗；
（5）電子時鐘實驗；
（6）數碼管靜態顯示實驗；
（7）VGA接口彩條信號實驗；
（8）4*4鍵盤擴展實驗；
（9）128*64 LCD液晶顯示實驗；
（10）電子音樂演 奏實驗；
（11）RS232串口發送實驗（SEND）；
（12）RS232串口接收實驗（RECEIVE）；
（13）PS/2鍵盤接口邏輯設計；
（14）單片機總線接口實驗；
（15）異步串口通訊（UART）
<三>數字系統設計:
（1）數字鐘； （2）頻率計；
（3）.交通燈； （4）數字鎖；
（5）出租車計費器； （6）搶答器；
（7）自動電梯； （8）彩燈控制器等。
