一、產品簡介
KYDG-XA-1型電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。有電路原理基本電路。

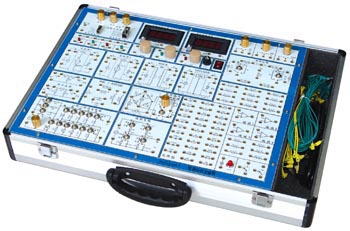

KYDG-XA-1型 電路分析實驗箱
二、系統組成:
1、電源輸入：AC220V±10% ，50HZ
電源 輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A， 均有短路過載保護，自動恢復功能。
電流輸出：0～l00mA.
2、函數信號發生器
波 形：正弦波、方波、三角波
頻率范圍：0HZ～100KHZ，分四檔連續可調
幅 值：方波、正弦波、三角波 （峰-峰值：0～10V）
3、1只數字電壓表，分0～2V、0～30V二檔；1只數字電流表，分0～2mA、0～200mA二檔，精度為0.5級；可同時滿足多
個測試點電壓、電流的動態監測。
4、器件庫：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。
器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。
5、系統配有"電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0"。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
6、鋁合金保護箱，堅固耐用，樣式美觀、大方。
7、規格：470*380*110mm
三、可完成以下實驗:
l、線性與非線性元件的伏安特性。
2、電位及其與電壓關系的研究。
3、基爾霍夫定理及其故障判斷。
4、疊加定理。
5、電壓源與電流源的等效變換。
6、戴維南及諾頓定理。
7、最大功率傳輸測定
8、受控源VCVS、VCCS的實驗。
9、典型電信號的觀察和測量。
10、RC一階電路的響應測試。
11、二階電路的響應測試。
12、RC選頻網絡特性測試。
13、R、L、C元件在正弦電路中的特性實驗。
14、R、L、C串聯諧振電路的研究。
15、R、L、C并聯諧振電路的研究
16、雙口（二端口）網絡測試。
17、互易定理實驗。
18、 其它電路的研究
