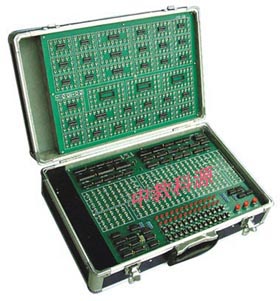

KYPC-86M型計算機組成原理實驗儀
一、產品介紹：
根據理工科院校《計算機組成原理課程大綱》的要求，在吸收了國內同類產品優點的基礎上，結合我廠長期開發單片微機積累的經驗，并配有
以Windows98/windows2000為操作平臺的聯機調試軟件包,為《計算機組成原理》、《計算機組成與結構》、《邏輯設計》等課程教學的實驗提供了更新更理想的智能型實驗計算機裝置。
二、系統組成：
�、胚\算器實驗電路;
⑵存貯器實驗電路;
�、且莆患拇嫫鲗嶒炿娐�;
�、瘸绦蛴嫈�(shù)與譯碼單元;
⑸時序電路;
�、饰⒊绦蚩刂破鲗嶒炿娐�;
⑺邏輯開關、邏輯電平顯示電路;
�、贪宋粩�(shù)碼顯示系統控制電路;
⑼4×8鍵盤輸入電路
�、螁纹瑱C控制單元;
�、蟁S232通信接口
⑿四通道PC邏輯示波器單元
三、主要特點：
⑴在常規計算機組成原理的基礎上增加了上位機軟件:將指令寄存器、程序計數器、地址寄存器、暫存寄存器、運算寄存器、緩沖寄存器、存儲器、微地址寄存器、輸入輸出緩沖寄存器的數據實時顯示出,并有各類操作性質指示,數據流向動態顯示,直觀明了。
�、圃搶嶒瀮x采用模塊化設計，單元電路分開，模塊間連接采用雙頭連線，只需聯接控制線,從而大大提高實驗的效率與成功率。
⑶由于系統的模塊化，學生可通過一系列積木式實驗，對CPU內部的運算功能、控制功能、總線結構、指令系統的設計和微指令的實現以及CPU內部如何工作有直觀、深刻的認識，所有總線信息都有進程條圖形顯示,以便學生實時觀察每條指令微指令的執行情況,從而對計算機的原理、結構,從部件到系統，直到整機有一個形象的、生動的、本質的認識。
�、缺緳C可聯機、脫機、鍵盤與電腦混合使用均可,方便無比。
�、商峁┦謩幼詣觾煞N運行方式,可用二進制數碼管或PC機顯示結果。
�、蕦τ谖⒊绦蛘{(diào)試,提供微單步、宏單步、連續運行、暫停等多種調試功能。
四、實驗項目
1.運算器組成實驗;
2. 移位寄存器實驗;
3.堆棧寄存器實驗;
4.寄存器判零實驗;
5.緩沖輸入/鎖存輸出實驗;
6.存儲器和總線實驗;
7.微程序控制單元實驗;
8.指令部件模塊實驗;
9.時序與啟停實驗;
10.基本模型機設計與實現;
11.帶進位運算的模型機設計與實現
12.復雜模型機設計與實現。
