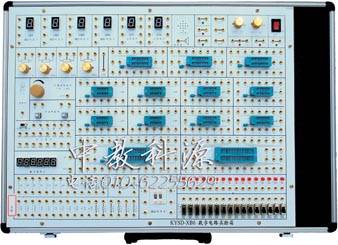

KYSD-XB6型數字電路實驗箱
一、系統組成
1、電源:交流輸入:220V±10% 、50Hz
固定直流輸:出5V/2A、-5V/0.5A、±12V/0.5A 、；
可調直流輸出:+1.2V～+12V（/0.5A）、-1.2V～-12V（/0.5A）
2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖源:0～1MHz。
4、固定頻率脈沖源16路，輸出為TTL電平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、時序脈沖發生電路及啟停控制電路。可產生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計，測量范圍:0-9.9999MHz ，誤差<1Hz。
7、十六位邏輯電平輸入開關:可輸入低電平'0'、高電平'1'（為正邏輯）。
8、十六位邏輯電平指示燈:指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。
9、數碼管顯示:四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用
10、揚聲器及驅動電路？捎米鲿r鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關二組。提供BCD輸入。
12、邏輯筆，紅色:高電平；綠色:低電平；橙色:高阻；
13、可變電位器4只，阻值分別1K，50K，100K，680K。
14、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供40芯鎖緊插座2只，20芯鎖緊插座3只，16芯鎖緊插座4只，14芯鎖緊插座4只，可插8芯～40芯的各種IC。
（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
二、實驗項目
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗
20、拔河游戲機實驗
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路
26、籃球競賽30S計時器
三、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、KY-XB6 必配 1臺。
2、示波器 自配 1臺。
3、萬用表 自配 1只。
4、實驗桌 自配 1張。
5、實驗椅 自配 2把。

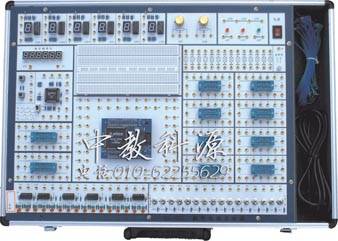

KYSD-XB2型數字電路實驗箱
KYSD-XB2 數字電路實驗箱，可以完成高等院校"數字電路課程"的全部實驗，適用于高等院校及各類職業技術學校的電子技術類教學。
一、系統組成
1、電源:交流輸入:220V±10% 、50Hz
直流輸出:±12V/0.3A 、 5V/2A
2、手動單脈沖電路2組:每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、固定頻率脈沖源7路，輸出均為TTL電平:1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz；
4、時序脈沖發生電路及啟停控制電路？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計，測量范圍:0-9.9999MHz ，誤差<1Hz
6、十六位邏輯電平輸入開關:可輸入低電平'0'、高電平'1'（為正邏輯）。
7、十六位邏輯電平指示燈:紅色表示高電平'1'，綠色表示低電平'0'。
8、數碼管顯示:六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只，阻值分別22K，100K。
10、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供鎖緊插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的種IC。
（2）臺灣產面包板二塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區，標準配置為Lattice 1032實驗板，也可根據學校要求選配，如Lattice 4256，Altera EPM7128s、Altera
EP1K30、Altera EP1K100、Xinlix 95108等實驗板。
二、實驗項目
(1)、數字電路推薦實驗項目:
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．?dāng)?shù)據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．?dāng)?shù)-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．?dāng)?shù)字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路;
24. D/A轉換電路
(2)、EDA器件開發設計實驗
1．單元電路設計實驗:
（1）常用門電路設計
（2）編碼器/譯碼器設計
（3）觸發器及時序電路設計
（4）同步/異步計數器設計
（5）鍵盤掃描實驗
（6）加法器實驗
2．綜合設計實驗:
（1）SSI組合電路的設計與冒險競爭觀察；
（2）MSI組合電路的設計；
（3）可讀寫寄存器的設計。
3．研究創新實驗:
（1）數字頻率計
（2）數字電子鐘設計
（3）十字路口交通燈自動控制器的設計
（4）出租車計費器的設計
（5）數字濾波器設計
（6）DAC、ADC模型設計
（7）數字模擬綜合系統設計

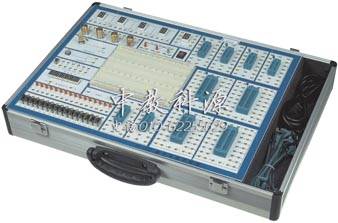

KY-SD1型數字電路學習機
KY-SD1型數字電路學習機
KY-SD1數字電路實驗箱,設計豪華氣派,主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能。本機特點:使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。
一、 KY-SD1型系統組成
（1）電源 :交流輸入:220V±10% ，50HZ
直流輸出:±12V/0.2A 、 5V/2A
（2）手動單脈沖電路2組:每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖，輸出均為TTL電平:
固定頻率脈沖源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量范圍:0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示:
A、十六位獨立邏輯電平開關:可輸出"0"、"1"電平（為正邏輯）。
B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示:6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
（7）時序發生器及啟？刂齐娐贰
（8）臺灣產面包板二塊(1600孔)
（9）20芯鎖緊插座2只，40芯鎖緊插座2只，16芯鎖緊插座4只。
（10）各阻值電位器2只。
二、推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．?dāng)?shù)據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．?dāng)?shù)-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．?dāng)?shù)字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路
24. D/A轉換電路
