一、概述：

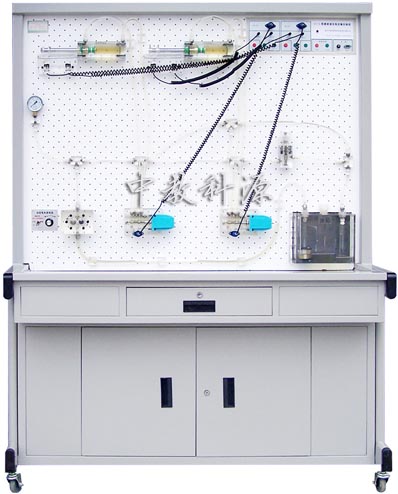

隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功KYA-18G型透明液壓傳動實驗系統。透明液壓專利技術是我公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國內空白。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。KYA-18G型透明液壓傳動實驗裝置通過對以上四大基本功能的十八種基本控制回路的實驗（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗實驗中得到啟發，引發興趣，本系統采用透明液壓元件，組合插式結構，活動油路接頭，通用電氣線路，利用附配工具材料，以參照公司提供的實驗指導書，可方便地進行各種常用液壓傳動的控制，實驗及測試，可讓學生了解油路及液壓元件內部的結構、原理及工作過程。KYA-18G型透明液壓傳動實驗裝置是液壓傳動教學最理想的設備。
二、主要技術指標：
KYA-18G型透明液壓傳動實驗裝置的所有液壓元件、實驗臺及附件的技術指標均依據《透明液壓傳動實驗系統企業標準》Q/XDJY-95進行設計、生產、檢驗。它是在原有的Q/XDJY-95標準的基礎上進一步改進、完善、提高而形成的，它的發布、備案、實施標志著我公司的產品在性能、質量又跨上一個新的臺階。
三、產品特點：
1、液壓傳動具有重量輕,功率大,結構簡單 ,布局靈活 ,控制方便 ,速度、扭矩、功率均可作無級調節，能迅速換向和變速 ，調速范圍寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2、采用高精度加工工藝。采用高精度加工工藝 ，克服了透明有機塑料具有熱塑性 ，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功KKYA-19型透明液壓傳動實驗系統
。
3、各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。十八種基本控制回路的實驗實驗（
擴展實驗可達60多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗中得到啟發，引起興趣。利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
4、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
四、透明液壓傳動實驗裝置主要性能指標：
1、電源：220V 50Hz (市電)
2、實驗臺外形尺寸：1200mm（長）×600 mm（寬）×1800 mm（高）。
3、油泵電機：Z-400 直流電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000RMP
4、實驗實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
十九種基本液壓傳動控制回路：
1、用換向閥的換向回路
2、用"O"型機能換向閥的閉鎖回路
3、用液接單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、變量泵調速回路
12、限壓式變量泵和調速閥的復合調速回路
13、流量閥短接的速度換接回路
14、調速閥串聯二次進給回路
15、調速閥并聯二次進給回路
16、用順序閥的順序動作回路
17、用壓力繼電器的順序動作回路
18、用電器行程開關的順序動作回路
19、用行程閥的順序動作回路
|
