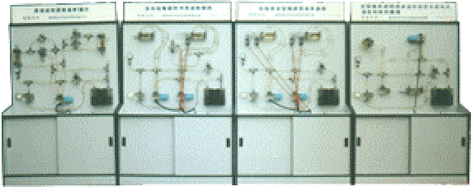

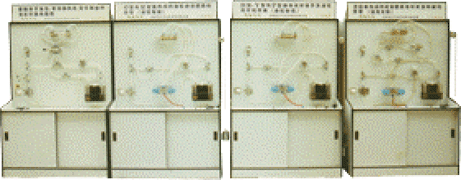

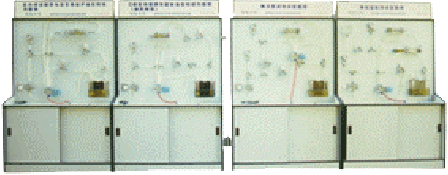

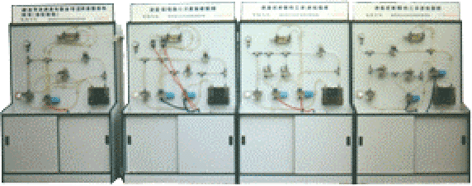

KYA-16C型透明液壓傳動實驗系統(新款十六合一)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 透明液壓專利技術是我公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。本系統是液壓傳動教學最理想的設備，它的配備是學校上水平、上等級的重要標志。KY-18C型“十六合一”透明液壓傳動實驗系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同實驗實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。同時增加了新的液壓元件:雙作用式葉片泵，擺線式轉子泵，先導式溢流閥，Y型三位四通電磁換向閥， 實心雙出桿油缸，空心雙出桿油缸，油盤等。     1、電源:220V 50Hz (市電) 2、實驗臺外形尺寸:1200mm（長）×600 mm（寬）×1800 mm（高）（不包括楣板）。 3、油泵電機:Z-400 200V，直流電動機，功率:400W 轉速:4000轉/分，并配專用穩壓直流電機調速器，調速范圍:0-2000RMP 4、實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力:Pmax＝1.5Mpa) 5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。 透明液壓傳動實驗產品特點: 1、液壓傳動具有重量輕,功率大,結構簡單 ,布局靈活 ,控制方便 ,速度、扭矩、功率均可作無級調節，能迅速換向和變速 ，調速范圍寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。 2、采用高精度加工工藝。采用高精度加工工藝 ，克服了透明有機塑料具有熱塑性 ，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功KY-18型透明液壓傳動實驗系統 。1995年獲得國家專利（ZL952145995） 3、各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。十八種基本控制回路的實驗（ 擴展實驗可達60多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗實驗中得到啟發，引起興趣。利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。 4、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。 KYA-16C型透明液壓傳動綜合實驗室成套設備（全套16臺）:
