一、概述
為掌握液壓傳動基礎知識和培養實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，我公司研制生產了透明液壓傳動實驗裝置。
二、產品特點

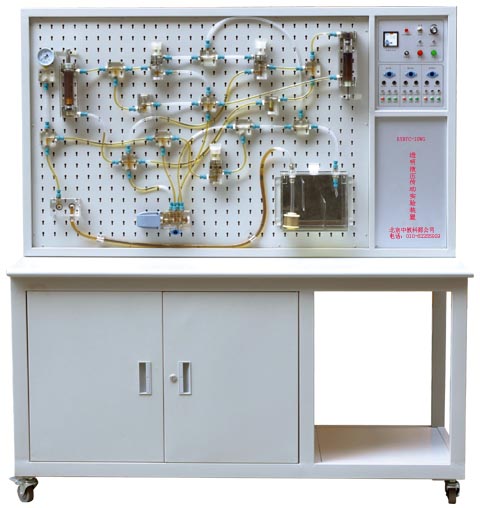

1、透明液壓傳動實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件。
2、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件按插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器，調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC24V 吸力3Mpa
7、實驗臺外型尺寸：1250mm×650mm×1700mm
四、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
| 序號 |
分 類
|
元 件 名 稱
|
數 量 |
| 1 |
實訓裝置
|
實訓柜
|
1 |
實訓臺
|
1 |
| 2 |
內帶泵站
|
拖動直流電機
|
1 |
專用直流電源及調速控制電路
|
1 |
齒輪油泵
|
1 |
油箱
|
1 |
| 3 |
組合透明元件
|
雙作用油缸（帶行程撞塊）
|
2 |
彈簧回位油缸
|
1 |
增壓油缸
|
1 |
輔助油箱
|
1 |
單向閥
|
2 |
液控單向閥
|
2 |
溢流閥（直動式）
|
2 |
節流閥（直動式）
|
1 |
調速閥
|
2 |
順序閥
|
2 |
減壓閥
|
1 |
二位二通電磁換向閥
|
1 |
二位四通電磁換向閥
|
2 |
“O”型三位四通電磁換向閥
|
1 |
“H”型三位四通電磁換向閥
|
1 |
“M”型三位四通電磁換向閥
|
1 |
二位四通行程換向閥
|
1 |
三位五通手動換向閥
|
1 |
壓力繼電器
|
1 |
壓力表
|
3 |
行程開關（常開、常閉）
|
2 |
三通
|
10 |
| 4 |
附 件
|
毛巾
|
2條 |
油盤
|
1個 |
透明液壓皮管 φ8
|
20米 |
專用液壓油
|
5公斤 |
| 5 |
電器配件
|
電磁閥通用連接線
|
3條 |
壓力繼電器插頭線
|
1條 |
| 6 |
工具盒
|
螺絲刀6×100（一字、十字）
|
各1把 |
剪刀
|
1把 |
活動板手
|
1把 |
尖嘴鉗
|
1把 |
內六角扳手M5
|
1把 |
內六角扳手M6
|
1把 |
內卡簧鉗
|
1把 |
外卡簧鉗
|
1把 |
油塞
|
5只 |
快速油接頭
|
5只 |
各種密封圈
|
1袋 |
| 7 |
資料
|
透明液壓傳動實訓說明書
|
|
