一、概述
為掌握液壓傳動基礎知識和培養實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，我公司研制生產了透明液壓傳動實驗裝置。
二、產品結構
1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板?"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、產品特點
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。各液壓元件均采用進口有機玻璃精制作而成，整體外形美觀大方,結構堅固耐用，操作方便。
透明液壓傳動實驗裝置通過基本控制回路的實驗演示，使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。

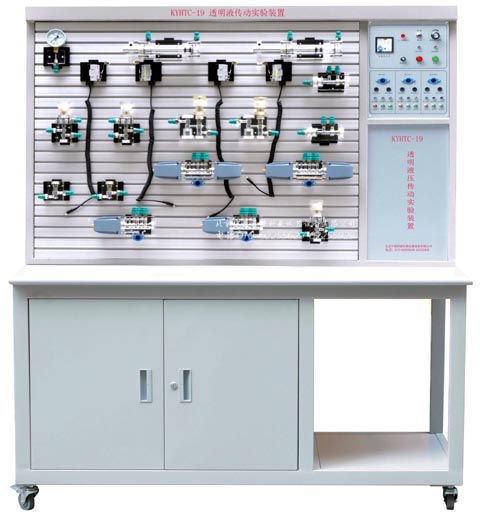

YYHTC-19 透明液壓傳動實驗裝置采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
四、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器，調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC24V 吸力3Mpa
7、實驗臺外型尺寸：1330mm×650mm×1750mm
五、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
六、液壓元件
| 序號 |
名 稱 |
型 號 |
數量 |
備注 |
| 1 |
實驗桌
|
|
1張 |
|
| 2 |
實驗臺
|
|
1臺 |
|
| 3 |
繼電器控制模塊
|
|
1塊 |
|
| 4 |
雙作用油缸（帶行程撞塊）
|
透明元件
|
2只 |
|
| 5 |
二位二通電磁換向閥
|
透明元件
|
1只 |
|
| 6 |
二位四通電磁換向閥
|
透明元件
|
2只 |
|
| 7 |
三位四通電磁換向閥（O型）
|
透明元件
|
1只
|
|
| 8 |
三位四通電磁換向閥（H型）
|
透明元件
|
1只
|
|
| 9 |
三位四通電磁換向閥（M型）
|
透明元件
|
1只
|
|
| 10 |
彈簧回位油缸
|
透明元件
|
1只
|
|
| 11 |
增壓油缸
|
透明元件 |
1只
|
|
| 12 |
輔助油箱
|
透明元件 |
1只
|
|
| 13 |
單向閥
|
透明元件 |
2只
|
|
| 14 |
液控單向閥
|
透明元件 |
2只 |
|
| 15 |
溢流閥（直動式）
|
透明元件 |
2只 |
|
| 16 |
溢流閥（先導式）
|
透明元件 |
1只 |
|
| 17 |
節流閥（直動式）
|
透明元件 |
1只 |
|
| 18 |
調速閥
|
透明元件 |
2只 |
|
| 19 |
順序閥
|
透明元件 |
2只 |
|
| 20 |
減壓閥
|
透明元件 |
1只
|
|
| 21 |
二位四通行程換向閥
|
透明元件 |
1只
|
|
| 22 |
三位五通手動換向閥
|
透明元件 |
1只
|
|
| 23 |
壓力繼電器
|
透明元件 |
1只
|
|
| 24 |
壓力表
|
透明元件 |
3只
|
|
| 25 |
三通接頭
|
透明元件 |
7只
|
|
| 26 |
四通接頭
|
透明元件 |
3只
|
|
| 27 |
行程開關（常開）
|
|
2只
|
|
| 28 |
行程開關（常閉）
|
|
2只
|
|
| 29 |
透明液壓皮管
|
|
20米
|
|
| 30 |
油盤
|
|
1只 |
|
| 31 |
油箱
|
|
1只 |
|
| 32 |
機泵組
|
|
1套 |
|
| 33 |
L-HL46號液壓油
|
|
5kg
|
|
| 34 |
電磁閥通用連接線
|
|
3條
|
|
| 35 |
壓力繼電器插頭線
|
|
1條
|
|
| 36 |
螺絲刀6×100（一字、十字）
|
|
各1把
|
|
| 37 |
剪刀
|
|
1把
|
|
| 38 |
活動板手
|
|
1把
|
|
| 39 |
尖嘴鉗
|
|
1把
|
|
| 40 |
內六角扳手M5
|
|
1把
|
|
| 41 |
內六角扳手M6
|
|
1把
|
|
| 42 |
內卡簧鉗
|
|
1把
|
|
| 43 |
外卡簧鉗
|
|
1把
|
|
| 44 |
快速油接頭
|
|
5只 |
|
| 45 |
透明液壓使用說明書
|
|
1冊 |
|
