三、液壓透明主要技術參數
　（一）主要技術參數
　　1、電源：AC220V允差±l0%，50Hz；
　　2、直流電源輸入AC220V 輸出DC24V/3A
　　3、裝置容量：≤1kVA；
　　4、工作環境溫度：－5℃～40℃；
　　5、工作濕度：≤90%(40℃時)；
　　6、外形尺寸：1500mm×1000mm×1750mm（實驗支架尺寸：1340mm×400mm×920mm）；
　　7、液壓泵站：
　　（1）系統額定壓力0.8MPa；
　�。�2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm
　�。�3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46
號液壓油；
　　8、液壓元件：
　　采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
　　9、電器控制單元：
　�。�1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
　　（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
　　10、電磁換向閥：AC24V .吸力3mpa
�。ǘ┲饕攸c

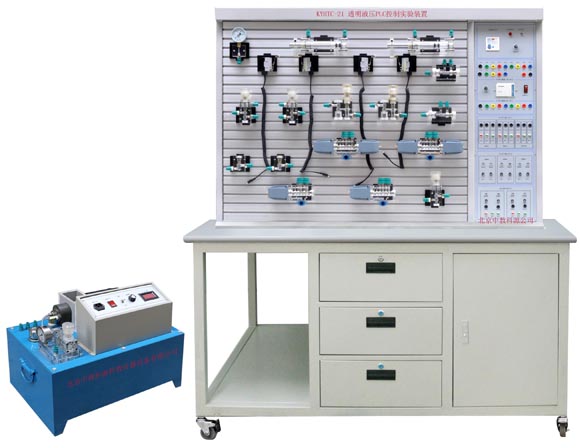

　　1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
　　2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
　　3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
　　4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
　　5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
　　6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、氣動主要技術參數：
�。ㄒ唬┲饕夹g(shù)參數
　　1、輸入電源：220V．允差±l0%，50Hz；
　　2、裝置容量：≤1kVA；
　　3、工作環境溫度：－5℃～40℃；
　　4、工作濕度：≤90%(40℃時)；
　　5、外形尺寸：1500mm×1000mm×1750mm（實驗支架尺寸：1340mm×400mm×920mm）
　　6、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：680W公稱容量24L；額定輸出氣壓1Mpa
　　7、PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
　　8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
�。ǘ┲饕攸c
　　1、氣動傳動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
　　2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放氣動元件等。
　　3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
　　4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
　　5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控、組態軟件等控制功能。
　　6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
　　7、YYHPTC-221 液壓、氣動PLC控制實驗裝置集各種真實的氣動元件，傳統繼電器控制、先進的PLC自動控制與PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、實驗項目
�。ㄒ唬⿲嶒烅椖款愋�
　　1、液壓基本控制回路實驗
　　2、氣動基本控制回路實驗
　　3、單回路作用缸自動控制
　　4、多回路作用缸自動控制
　　5、PLC控 制技術的應用
　　6、繼電器控制技術應用
　　7、其它綜合、擴展性實驗等類型的氣動回路
　（二）編程序控制（PLC）電氣控制實驗，機-電-氣－液一體化控制實驗
　　1、PLC基礎指令、高級指令、擴展指令等學習與使用；
　　2、PLC編程軟件的學習與使用；
　　3、PLC與計算機的通訊、在線調試、監控與故障檢測；
　　4、PLC與液壓、氣動技術相結合的一體化控制實驗；
�。ㄈ鈩踊究刂苹芈穼嶒灐　�

1.單作用氣缸的換向回路 　　2.雙作用氣缸的換向回路 　　3.單作用氣缸速度控制回路 　　4.雙作用氣缸單向調速回路 　　5.雙作用氣缸雙向調速回路 　　6.速度換接回路 　　7.緩沖回路 　　8.二次壓力控制回路 　　9.高低壓轉換回路 　　10.計數回路 　　11.延時回路

12.過載保護回路 13.互鎖回路 14.單缸單往復控制回路 15.單缸連續往復動作回路 16.直線缸、旋轉缸順序動作回路 17.多缸順序動作回路 18.雙缸同步動作回路 19.四缸聯動回路 20.卸荷回路 21.或門型梭閥的應用回路 22.快速排氣閥應用回路

（四）液壓傳動基本回路實驗

1.用換向閥的換向回路 　　2.用"O"型機能換向閥的閉鎖回路 　　3.用液控單向閥的閉鎖回路 　　4.壓力調定回路 　　5.二級壓力回路 　　6.用減壓閥的減壓回路 　　7.用增壓缸的增壓回路 　　8.用換向閥的卸載回路 　　9.進油節流調速回路

10.回油節流調速回路 11.調速齒輪泵調速回路 12.調速齒輪泵和調速閥的復合調速回路 13.流量閥短接的速度換接回路 14.二次進給回路 15.用順序閥的順序動作回路 16.用壓力繼電器的順序動作回路 17.用行程開關的順序動作回路 18.用行程換向閥的順序動作回路

（五）其它實驗

1、卸荷實驗 　　2、節流變速實驗 　　3、負載變速實驗 　　4、速度穩定實驗 　　5、壓力控制回路實驗 　　6、速度調節回路實驗 �。┢渌鼣U展課題 　　1、二級減壓回路 　　2、液控單向閥的平衡回路 　　3、流量閥短接的速度換接回路 　　4、行程閥的快慢速換接回路

7、方向控制回路實驗 8、差動回路實驗 9、節流閥旁路節流實驗 10、調速閥進油節流實驗 5、兩調速閥串聯的速度換接回路 6、兩調速閥并聯的速度換接回路 7、液壓缸差動連接快速運動回路 8、并聯調速閥的同步回路

六、基本配置
�。ㄒ唬┮簤涸骷鋫洌海▋Ψ旁诔閷侠铮�
專用泵站，壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"型三位四通電磁換向閥，壓力繼電器，行程開關等。

序號	名 稱	型 號	數量	備注
1	實訓桌		1張
2	實訓臺		1臺
3	plc主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	雙作用油缸（帶行程撞塊）	透明元件	2只
8	二位二通電磁換向閥	透明元件	1只
9	二位四通電磁換向閥	透明元件	2只
10	三位四通電磁換向閥（O型）	透明元件	1只
11	三位四通電磁換向閥（H型）	透明元件	1只
12	三位四通電磁換向閥（M型）	透明元件	1只
13	彈簧回位油缸	透明元件	1只
14	增壓油缸	透明元件	1只
15	輔助油箱	透明元件	1只
16	單向閥	透明元件	2只
17	液控單向閥	透明元件	2只
18	溢流閥（直動式）	透明元件	2只
19	溢流閥（先導式）	透明元件	1只
20	節流閥（直動式）	透明元件	1只
21	調速閥	透明元件	2只
22	順序閥	透明元件	2只
23	減壓閥	透明元件	1只
24	二位四通行程換向閥	透明元件	1只
25	三位五通手動換向閥	透明元件	1只
26	壓力繼電器	透明元件	1只
27	壓力表	透明元件	3只
28	三通接頭	透明元件	7只
29	四通接頭	透明元件	3只
30	行程開關（常開）		2只
31	行程開關（常閉）		2只
32	透明液壓皮管		20米
33	油盤		1只
34	油箱		1只
35	機泵組		1套
36	L-HL46號液壓油		5kg
37	電磁閥通用連接線		3條
38	壓力繼電器插頭線		1條
39	空氣過濾器		1只
40	吸油過濾器		1只
41	活動板手		1把
42	編程電纜（適配器）	三菱	1條
43	工具		1套
44	快速油接頭		5只
45	透明液壓使用說明書		1冊
46	光盤（PLC編程軟件、程序）		1盤

（二）氣動元器件配備：（儲放在抽屜里）
　　空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。

序號	名 稱	型 號	數量	備注
1	實訓桌		1張
2	實訓臺		1臺
3	plc主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	靜音空氣壓縮機		1臺
8	單作用缸	QGX25ⅹ100	2只
9	雙作用缸	QGX25ⅹ100	2只
10	旋轉氣缸（透明）		1只
11	三聯件	AC2000	1只
12	減壓閥（帶壓力表）	AR2000	1只
13	手動換向閥	H210—08	1只
14	單電磁換向閥（二位三通）	3V210-8	1只
15	單電磁換向閥（二位五通）	4V210-8	2只
16	雙電磁換向閥（二位五通雙電磁換向閥）	4V220-8	1只
17	雙電磁換向閥（二位五通）	4V220-8	1只
18	單氣換向閥（二位五通）	4A210—08	2只
19	雙氣換向閥（二位五通）	4A210—08	2只
20	行程閥（機控）	MOV—2	1只
21	行程閥（按鈕）	MOV—3A	1只
22	行程閥（按鈕帶鎖）	MOV—3A	1只
23	或門型梭閥	ST—02	2只
24	快速排氣閥	QE—02	2只
25	單向節流閥	ASC-08	2只
26	單向節流閥（裝在缸體上）	JSC601	7只
27	單向閥	1/4	2只
28	順序閥（透明）		1只
29	氣容		1只
30	消聲器	1/8	2只
31	消聲器	1/4	1只
32	三通（T型三通）	Φ6	4只
33	三通（Y型減徑三通）	Φ8—? 6	1只
34	四通	Φ 6	2只
35	氣管	PU6ⅹ4	20米
36	行程開關（裝在缸體上）		2只
37	編程電纜（適配器）	三菱	1條
38	工具		1套
39	氣孔塞頭	Φ6	10只
40	氣動實訓說明書		1冊
41	三菱PLC編程軟件、程序軟件	光盤	1盤
