一、概述
為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。同時，KYHTC-19GL型透明液壓演示系統對實驗回路之一進行組合實驗時，使80%

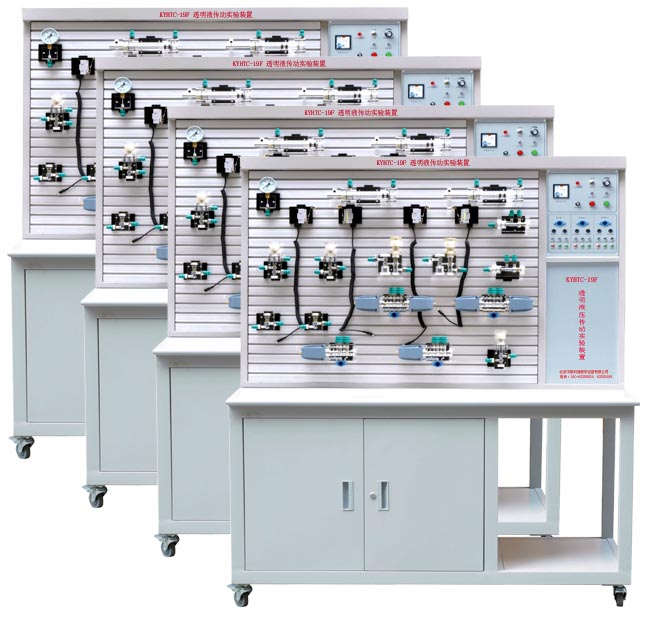

的透明液壓元件閑置，能否進行利用YYHTC-19FGL型四合一透明液壓傳動演示系統，在增加與保證實驗項目及功能的前提下，根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40%置。
二、特點
1、可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、多臺可同時操作運行，運行不同回路。
3、可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
6、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
三、技術參數
1、電源：輸入220V 50Hz
2、電氣控制面板：它具有三組功能電路�？刂平M一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥 3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、實驗專用齒輪泵站：油泵電機：Z250 直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、電磁換向閥：AC24V 吸力30N
5、尺寸大�。�1330mm×650mm×1750mm（每臺）
四、基本實驗項目
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
五、液壓元件
壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，"O"型三位四通電磁換向閥，"H"型三位四通電磁換向閥，"M"型三位四通電磁換向閥，"Y"型三位四通電磁換向閥，"P"型三位四通電磁換向閥，壓力繼電器，行程開關等。
| 序號 |
名 稱 |
型 號 |
數量 |
備注 |
| 1 |
KYHTC-19F實驗演示臺
|
臺
|
4 |
|
| 2 |
KYHTC-19F電氣線路面板
|
件 |
4 |
安裝演示臺上 |
| 3 |
拖動電機及調速電路
|
套 |
4 |
安裝演示臺上 |
| 4 |
齒輪油泵
|
只
|
2 |
臺上元件 |
| 5 |
葉片泵
|
只
|
1 |
新增透明元件 |
| 6 |
擺線轉子泵
|
只
|
1 |
新增透明元件 |
| 7 |
油箱
|
只
|
4 |
臺上透明元件 |
| 8 |
輔助油箱
|
只
|
1 |
組合透明元件 |
| 9 |
油缸（帶行程撞塊）
|
只
|
8 |
組合透明元件 |
| 10 |
彈簧回位油缸
|
只
|
1 |
組合透明元件 |
| 11 |
增壓油缸
|
只
|
1 |
組合透明元件 |
| 12 |
實心雙出桿油缸
|
只
|
1 |
新增透明元件 |
| 13 |
空心雙出桿油缸
|
只
|
1 |
新增透明元件 |
| 14 |
單向閥
|
只
|
3 |
組合透明元件 |
| 15 |
液控單向閥
|
只
|
2 |
組合透明元件 |
| 16 |
溢流閥
|
只
|
5 |
組合透明元件 |
| 17 |
先導式溢流閥
|
只
|
1 |
新增透明元件 |
| 18 |
節流閥
|
只
|
1 |
組合透明元件 |
| 19 |
調速閥
|
只
|
5 |
組合透明元件 |
| 20 |
順序閥
|
只
|
2 |
組合透明元件 |
| 21 |
減壓閥
|
只
|
1 |
組合透明元件 |
| 22 |
二位二通電磁換向閥
|
只
|
2 |
組合透明元件 |
| 23 |
二位四通電磁換向閥
|
只
|
8 |
組合透明元件 |
| 24 |
“O”型三位四通電磁換向閥
|
只
|
1 |
組合透明元件 |
| 25 |
“H”型三位四通電磁換向閥
|
只
|
1 |
組合透明元件 |
| 26 |
“P”型三位四通電磁換向閥
|
只
|
1 |
組合透明元件 |
| 27 |
“M”型三位四通電磁換向閥
|
只
|
1 |
組合透明元件 |
| 28 |
“Y”型三位四通電磁換向閥
|
只
|
1 |
新增透明元件 |
| 29 |
二位四通行程換向閥
|
只
|
1 |
組合透明元件 |
| 30 |
三位五通手動換向閥
|
只
|
1 |
組合透明元件 |
| 31 |
壓力繼電器
|
只
|
1 |
組合透明元件 |
| 32 |
行程開關（常開、常閉）
|
只
|
2 |
組合透明元件 |
| 33 |
壓力表
|
只
|
7 |
組合透明元件 |
| 34 |
三通
|
只
|
24 |
組合透明元件 |
| 35 |
四通
|
只
|
8 |
組合透明元件 |
| 36 |
220V電源插頭線
|
條
|
4 |
電器配件 |
| 37 |
電磁閥通用連結線
|
條
|
12 |
電器配件 |
| 38 |
壓力繼電器插頭線
|
條
|
1 |
電器配件 |
| 39 |
活扳手 150mm 2只
內六角扳手 M6 2只
內六角扳手 M5 1只
尖嘴鉗 6# 1只
孔用擋鉗 6# 1只
軸用擋鉗 6# 1只
十字螺絲刀 6# 1只
十字螺絲 4# 1只
一字螺絲刀 6# 1只
一字螺絲刀 4# 1只
剪刀 5# 1只
|
盒
|
1 |
實驗檢修工具盒 |
| 40 |
保險管 4A 5只
油管接頭（通用） 5只
油塞 若干
502膠水 1瓶
各種O型圈 若干
各種油封 若干
各種內六角 若干
|
盒
|
2 |
檢修備用配件盒 |
| 41 |
毛巾
|
條
|
10 |
附 件 |
| 42 |
透明液壓皮管
|
米
|
100 |
材 料 |
| 43 |
專用液壓油
|
壺
|
4 |
材 料 |
| 44 |
油盤
|
只 |
1 |
附 件 |
| 45 |
透明液壓演示系統使用手冊
|
冊
|
4 |
資 料 |
| 46 |
透明液壓演示系統裝箱清單
|
份 |
1 |
資 料 |
