一、主要技術參數:
1、電源:AC220V 50Hz
2、直流電源:輸入AC220V 輸出DC24V/2A
3、可編程控制器(PLC):三菱FX1S-20MR主機 12輸入 8輸出(繼電器輸出方式)
4、液壓實訓油泵電機功率:250W 配有專用的穩壓直流電機調速器調速范圍:0-1700r/min
5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.5-1Mpa(油泵最高壓力:Pmax=2.5Mpa)
7、電磁換向閥:AC24V 吸力3Mpa
8、實訓裝置外型尺寸:1500mm×650mm×1750mm
二、主要特點:

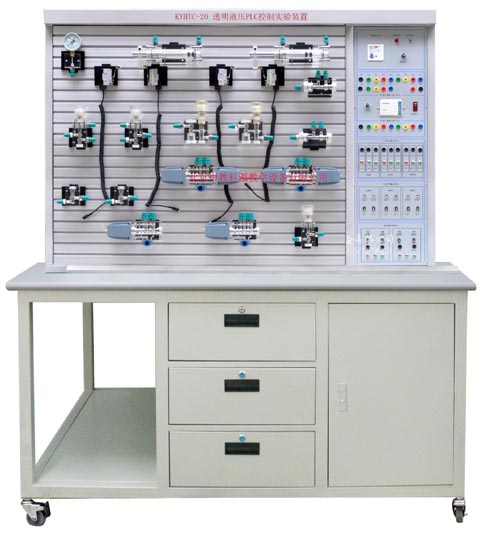

1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器(PLC)等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構,實訓桌柜內存放液壓元件等。
3、配備全常用液壓元件:每個液壓元件均配有安裝底板,可方便、隨意地將液壓元件安放在鋁合金型材面板上(面板帶"T"溝槽 形式的鋁合金型材結構)。油路搭接采用快換接頭,拆接方便,不漏油。
4、實訓元件均為透明有機材料制成,便于了解掌握幾十種常用液壓元件的結構,性能及用途。掌握幾十種基本回路的工作原理,實訓組裝回路快捷、方便。
5、通過機械控,傳統繼電器控制,先進的PLC自動控制與PLC編程及監控技術于一體,靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制,通過比較,突出PLC可編程序控制的優越性和先進性,加深對PLC編程器的了解與掌握。
三、實驗項目:
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊,在線調試、監控
24、PLC控制的液壓基本回路實訓(優化控制)
四、基本配置
液壓元器件配備:(儲放在抽屜里)
專用泵站,壓力表,油箱,溢流閥,節流閥,單向閥,液控單向閥,調速閥,順序閥,減壓閥,雙作用油缸,彈簧作用油缸,增壓油缸,二位四通電磁換向閥,二位二通電磁換向閥,"O"型三位四通電磁換向閥,"H"型三位四通電磁換向閥,"M"型三位四通電磁換向閥,壓力繼電器,行程開關等。
序號 |
名 稱 |
型 號 |
數量 |
備注 |
1 |
實訓桌
|
|
1張 |
|
2 |
實訓臺
|
|
1臺 |
|
3 |
plc主機模塊 |
三菱FX1S-20MR
|
1塊 |
|
4 |
電源模塊 |
|
1塊 |
|
5 |
繼電器控制模塊
|
|
1塊 |
|
6 |
PLC控制按鈕模塊 |
|
1塊 |
|
7 |
雙作用油缸(帶行程撞塊)
|
透明元件
|
2只 |
|
8 |
二位二通電磁換向閥
|
透明元件
|
1只 |
|
9 |
二位四通電磁換向閥
|
透明元件
|
2只 |
|
10 |
三位四通電磁換向閥(O型)
|
透明元件
|
1只
|
|
11 |
三位四通電磁換向閥(H型)
|
透明元件
|
1只
|
|
12 |
三位四通電磁換向閥(M型)
|
透明元件
|
1只
|
|
13 |
彈簧回位油缸
|
透明元件
|
1只
|
|
14 |
增壓油缸
|
透明元件 |
1只
|
|
15 |
輔助油箱
|
透明元件 |
1只
|
|
16 |
單向閥
|
透明元件 |
2只
|
|
17 |
液控單向閥
|
透明元件 |
2只 |
|
18 |
溢流閥(直動式)
|
透明元件 |
2只 |
|
19 |
溢流閥(先導式)
|
透明元件 |
1只 |
|
20 |
節流閥(直動式)
|
透明元件 |
1只 |
|
21 |
調速閥
|
透明元件 |
2只 |
|
22 |
順序閥
|
透明元件 |
2只 |
|
23 |
減壓閥
|
透明元件 |
1只
|
|
24 |
二位四通行程換向閥
|
透明元件 |
1只
|
|
25 |
三位五通手動換向閥
|
透明元件 |
1只
|
|
26 |
壓力繼電器
|
透明元件 |
1只
|
|
27 |
壓力表
|
透明元件 |
3只
|
|
28 |
三通接頭
|
透明元件 |
7只
|
|
29 |
四通接頭
|
透明元件 |
3只
|
|
30 |
行程開關(常開)
|
|
2只
|
|
31 |
行程開關(常閉)
|
|
2只
|
|
32 |
透明液壓皮管
|
|
20米
|
|
33 |
油盤
|
|
1只 |
|
34 |
油箱
|
|
1只 |
|
35 |
機泵組
|
|
1套 |
|
36 |
L-HL46號液壓油
|
|
5kg
|
|
37 |
電磁閥通用連接線
|
|
3條
|
|
38 |
壓力繼電器插頭線 |
|
1條
|
|
39 |
螺絲刀6×100(一字、十字)
|
|
各1把
|
|
40 |
剪刀
|
|
1把
|
|
41 |
活動板手
|
|
1把
|
|
42 |
尖嘴鉗
|
|
1把
|
|
43 |
內六角扳手M5
|
|
1把
|
|
44 |
內六角扳手M6
|
|
1把
|
|
45 |
內卡簧鉗
|
|
1把
|
|
46 |
外卡簧鉗
|
|
1把
|
|
47 |
快速油接頭
|
|
5只 |
|
48 |
透明液壓使用說明書
|
|
1冊
|
|
49 |
光盤(PLC編程軟件、程序)
|
|
1盤
|
|
